(B03[00A]) - HYDRAULIC PUMP {STANDARD TRANSMISSION}

Запчасти Case IH 7700 (B03[00A]) - HYDRAULIC PUMP {STANDARD TRANSMISSION} Hydraulic Components & Circuits

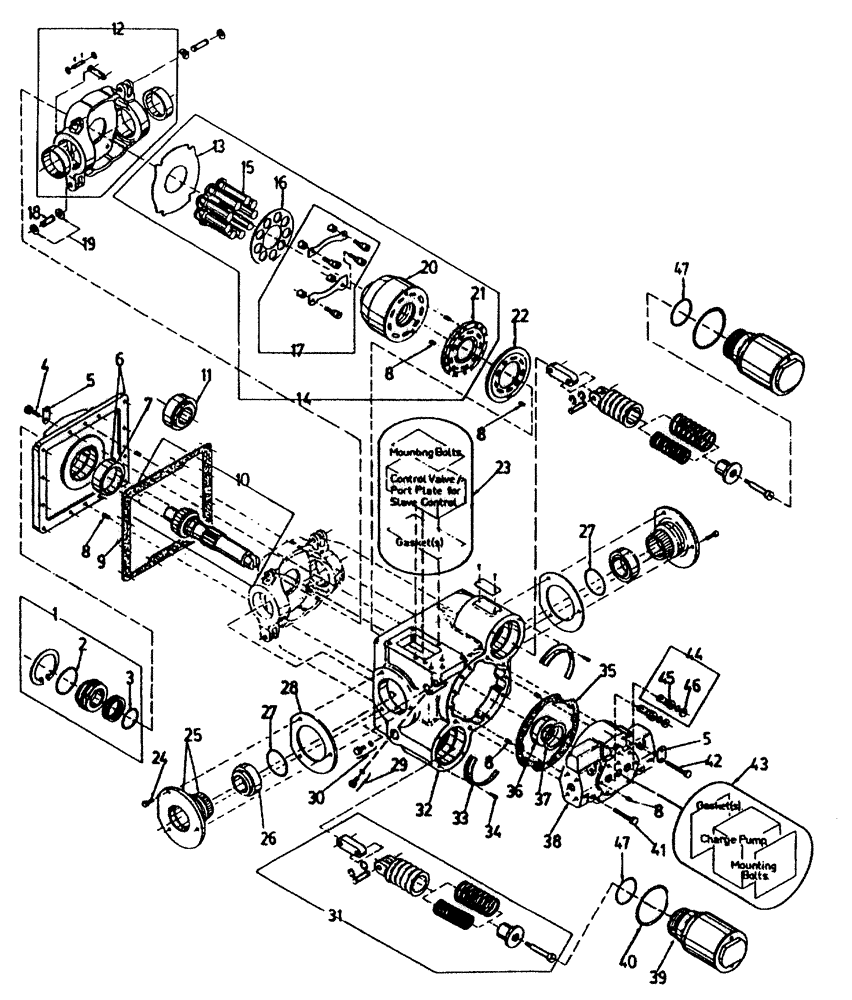

Схема запчастей Case IH 7700 - (B03[00A]) - HYDRAULIC PUMP {STANDARD TRANSMISSION} Hydraulic Components & Circuits
13
28
30
35
5
27
11
32
26
47
3
21
42
33
14
2
39
46
37
40
12
16
4
38
17
22
15
8
25
8
29
41
31
9
47
6
36
10
43
5
1
27
34
8
19
20
45
24
23
7
18
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00407127

SEAL

KIT shaft

1шт.

2

00407128

O-RING

1шт.

3

00407129

O-RING

1шт.

4

00407200

BOLT

12шт.

5

00407201

STRAP

2шт.

6

00407202

HOUSING

FLANGE

1шт.

7

00407133

BEARING, CUP

1шт.

8

00407134

DOWEL

7шт.

9

00407203

GASKET

1шт.

10

00407204

SHAFT

1шт.

11

00407137

BEARING SET

KIT

1шт.

12

00407205

HYDRAULIC PUMP

PLATE swash

1шт.

13

00407139

PLATE

1шт.

14

00407140

REPAIR KIT

rotating group

1шт.

15

00407141

PISTON

9шт.

16

00407142

PLATE

1шт.

17

00407143

KIT

hold down

1шт.

18

00407216

PIN

2шт.

19

00407215

RETAINER

RING

4шт.

20

00407144

KIT

BARREL

1шт.

21

00407145

PLATE

1шт.

22

00407206

PLATE

PLATE

1шт.

23

00407207

HYDRAULIC PUMP

control

1шт.

24

00407208

BOLT

BOLT

6шт.

25

00407209

COVER

2шт.

26

00407210

BEARING ASSY

KIT bearing

2шт.

27

00407235

O-RING

2шт.

28

00407211

GASKET KIT

SHIM

2шт.

29

00407212

PLUG

o-ring

1шт.

30

00407163

PLUG

o-ring

1шт.

31

00407214

PISTON

2шт.

32

00407213

HOUSING

HOUSING

1шт.

33

00407219

RETAINER

2шт.

34

00407220

SCREW

6шт.

35

00407221

COVER

GASKET

1шт.

36

00407148

BEARING ASSY

KIT bearing

1шт.

37

00407149

SHIM KIT

1шт.

38

00407224

HYDRAULIC PUMP

COVER end

1шт.

39

00407218

SERVO-CONTROL

KIT, sleeve

2шт.

40

00407217

O-RING

2шт.

41

00407229

BOLT

2шт.

42

00407228

BOLT

6шт.

43

PUMP charge, refer to Figure B03[15A]

1шт.

44

00407225

CHECK VALVE

2шт.

45

00407226

O-RING

2шт.

46

00407227

BACK-UP RING

2шт.

47

00407235

O-RING

2шт.

48

00407234

SEAL

KIT

1шт.

49

00407079

HYDRAULIC PUMP

ASSEMBLY

1шт.
