(B01[55A]) - HYDRAULIC CYLINDER {EXTRACTOR BIN FLAP}

Запчасти Case IH 7700 (B01[55A]) - HYDRAULIC CYLINDER {EXTRACTOR BIN FLAP} Hydraulic Components & Circuits

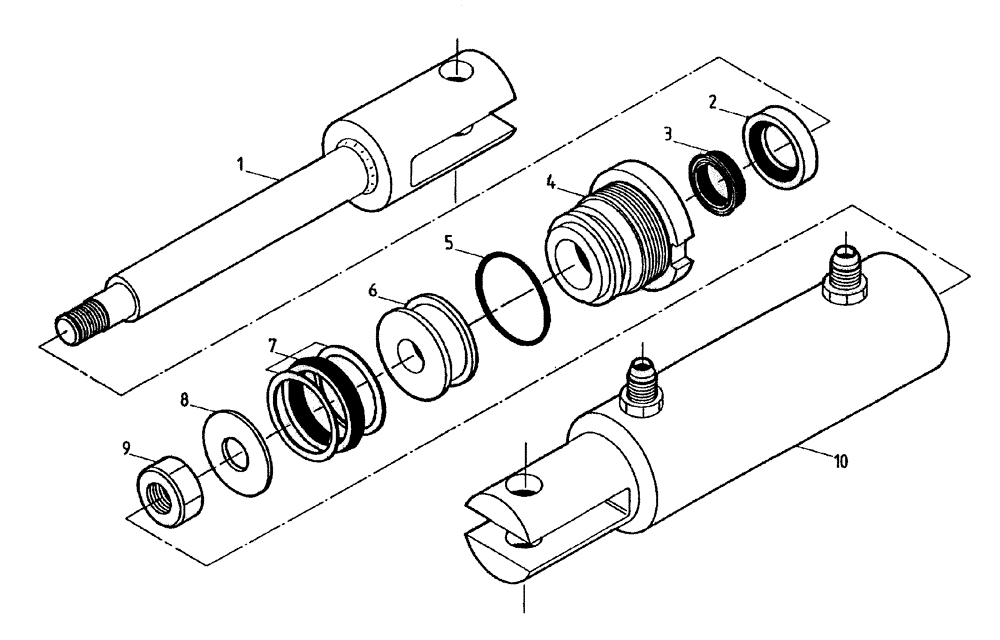

Схема запчастей Case IH 7700 - (B01[55A]) - HYDRAULIC CYLINDER {EXTRACTOR BIN FLAP} Hydraulic Components & Circuits
5
7
3
9
10
2
8
4
6
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

81611400

ROD

shaft

1шт.

2

00100552

OIL SEAL

wiper

1шт.

3

00100759

OIL SEAL

1шт.

4

87239824

END

1шт.

5

00100027

O-RING

1шт.

6

87239825

PISTON

PISTON

1шт.

7

00100728

OIL SEAL

J

1шт.

8

00606149

ASSEMBLY

WASHER

1шт.

9

00605804

NUT

1шт.

10

81611300

CYLINDER ASSY.

BARREL

1шт.

11

87214817

SEAL KIT

1шт.

12

81611200

CYLINDER ASSY.,Double Acting, 15.9mm Rod, 95.25mm Stroke

1шт.

Выбрано товаров: 12
