(B01[45A]) - HYDRAULIC CYLINDER {ELEVATOR SLEW}

Запчасти Case IH 7700 (B01[45A]) - HYDRAULIC CYLINDER {ELEVATOR SLEW} Hydraulic Components & Circuits

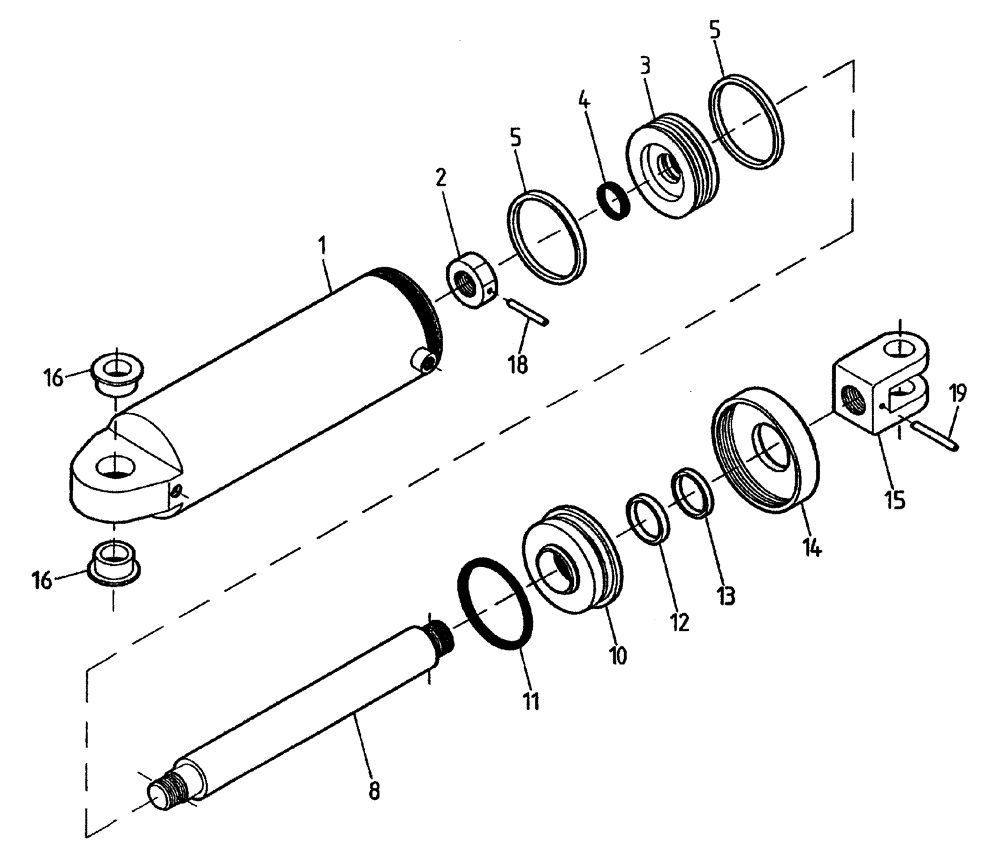

Схема запчастей Case IH 7700 - (B01[45A]) - HYDRAULIC CYLINDER {ELEVATOR SLEW} Hydraulic Components & Circuits
15
12
16
16
18
13
4
19
8
14
1
10
3
5
5
11
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87220055

CYLINDER

barrel

1шт.

2

00603124

NUT

1шт.

3

87220063

PISTON

1шт.

4

00100023

O-RING

1шт.

5

00100721

WIPER SEAL

2шт.

8

87220062

CYLINDER,44.45mm OD x 413mm L

shaft

1шт.

10

87220061

HEAD

cap

1шт.

11

00100118

O-RING

1шт.

12

00100711

WIPER SEAL

1шт.

13

00100722

WIPER SEAL

wiper

1шт.

14

87220060

NUT

1шт.

15

87220064

CLEVIS

1шт.

16

87220065

BUSHING

2шт.

18

00606414

PIN

roll

1шт.

19

00607377

PIN

roll

1шт.

20

87221599

SEAL KIT

1шт.

21

87220054

CYLINDER ASSY.

1шт.
