(B01[20A]) - HYDRAULIC CYLINDER {BASECUTTER LIFT}

Запчасти Case IH 7700 (B01[20A]) - HYDRAULIC CYLINDER {BASECUTTER LIFT} Hydraulic Components & Circuits

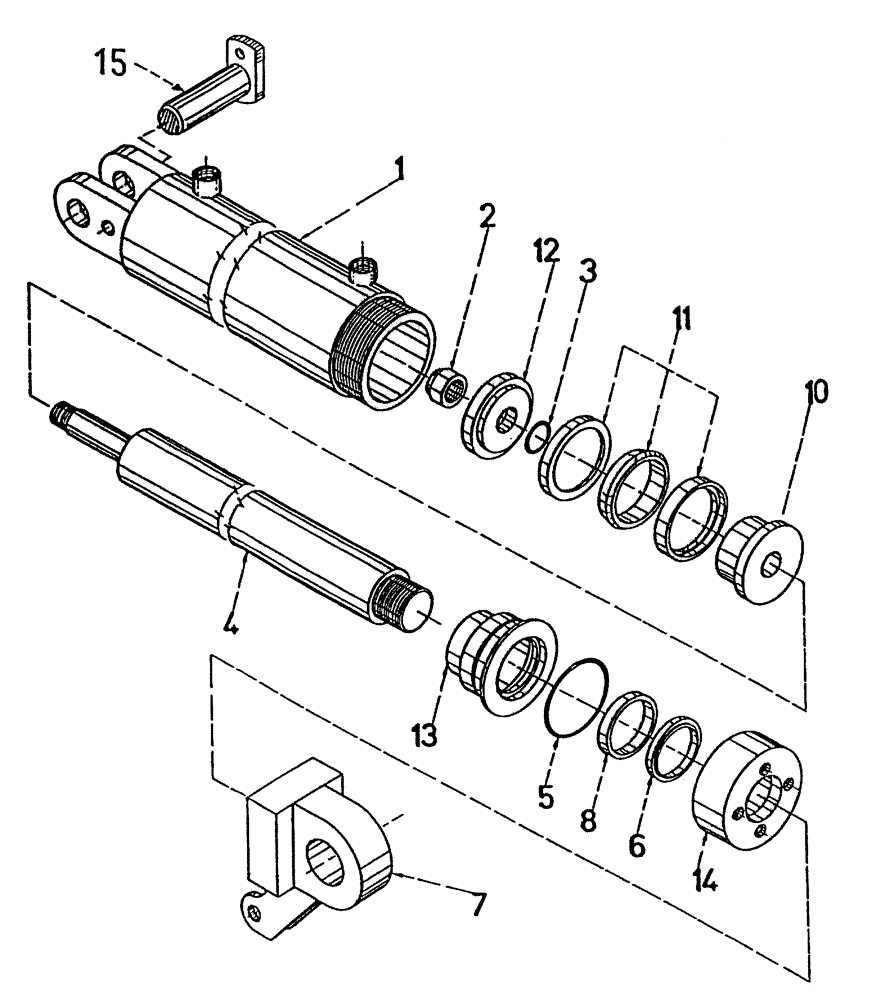

Схема запчастей Case IH 7700 - (B01[20A]) - HYDRAULIC CYLINDER {BASECUTTER LIFT} Hydraulic Components & Circuits
11
10
5
7
4
12
1
3
13
14
15
6
8
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87125600

CYLINDER,79mm Bore Dia

barrel

1шт.

2

00607933

LOCK NUT

1шт.

3

00100019

O-RING

1шт.

4

87214117

HYDRAULIC CYLINDER

ROD

1шт.

5

00100110

O-RING

1шт.

6

00100722

WIPER SEAL

wiper

1шт.

7

87214180

CLEVIS

1шт.

8

00100711

WIPER SEAL

1шт.

10

86787200

CYLINDER,74.73mm Bore, 25.46mm Rod, 45.1mm W

PISTON

1шт.

11

00100715

OIL SEAL

1шт.

12

86787100

PISTON

1шт.

13

87214804

CYLINDER HEAD

PISTON

1шт.

14

87045700

SPECIAL NUT

1шт.

15

86788000

PIN,25.4mm OD x 75mm L

L.H.

1шт.

15

87217160

PIN

R.H.

1шт.

16

87213917

SEAL KIT

1шт.

17

87214194

CYLINDER,Double Acting, 44.45mm Rod, 265mm Stroke

ASSEMBLY, excluding pin

1шт.
