(C03[15A]) - AIR CLEANER {125/L10/3306}

Запчасти Case IH 7700 (C03[15A]) - AIR CLEANER {125/L10/3306} Engine & Engine Attachments

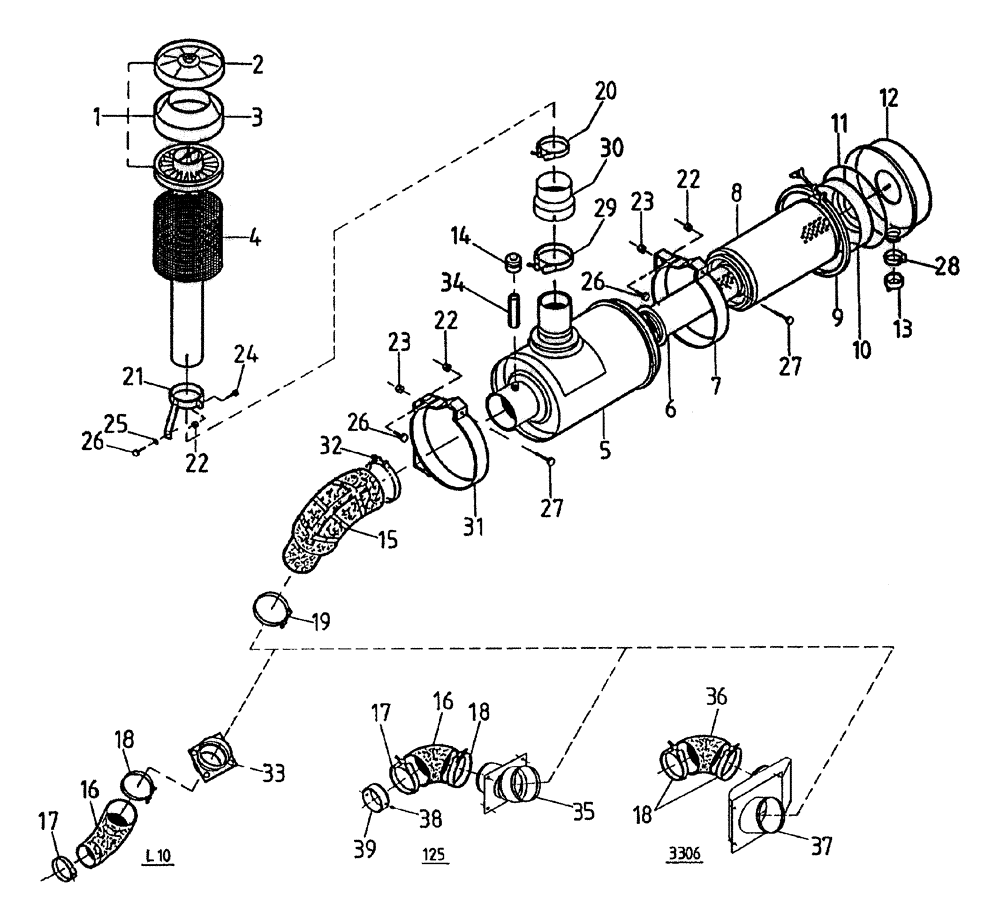

Схема запчастей Case IH 7700 - (C03[15A]) - AIR CLEANER {125/L10/3306} Engine & Engine Attachments
6
22
21
28
26
17
29
31
4
35
39
27
22
1
37
7
32
12
2
38
14
9
11
15
36
20
26
18
8
3
33
23
24
22
17
13
18
25
34
16
16
19
30
5
23
10
27
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00133299

AIR PRE-CLEANER ASSY

1шт.

2

00137165

COVER ASSY

CAP

1шт.

3

00135975

BOWL

1шт.

4

87236757

PRECLEANER

SCREENER

1шт.

5

00180863

AIR CLEANER

ELEMENT and BODY

1шт.

6

00180936

AIR FILTER

ELEMENT

1шт.

7

00180865

BRACKET

BAND

2шт.

8

00180935

AIR FILTER

ELEMENT

1шт.

9

00181025

CLAMP

1шт.

10

00181027

BAFFLE ASSY.

1шт.

11

00181026

O-RING

1шт.

12

00181028

CUP

1шт.

13

00131232

VALVE

1шт.

14

00132790

INDICATOR

1шт.

15

00180864

TUBE

ELBOW

1шт.

16

00180661

ELBOW

1шт.

17

00607783

HOSE CLAMP

1шт.

18

00180895

CLAMP

CLAMP

1шт.

19

00180893

CLAMP

1шт.

20

00180728

CLAMP

1шт.

21

87236760

SUPPORT

BRACKET

1шт.

22

00605999

LOCK NUT

3шт.

23

00605795

NUT

4шт.

24

00601498

BOLT

1шт.

25

00605827

WASHER

1шт.

26

00601499

BOLT

1шт.

27

00601514

BOLT

2шт.

28

00152132

HOSE CLAMP

1шт.

29

00180886

CLAMP

1шт.

30

87236759

PIPE FITTING

ADAPTOR

1шт.

31

87237033

CLAMP

BAND

1шт.

32

00180894

CLAMP

1шт.

33

87236750

ADAPTER

1шт.

34

00180534

ADAPTER

extension

1шт.

35

87239913

AIR INTAKE TUBE,127 mm, 152 mm OD x 129, 130 mm L

ADAPTOR

1шт.

36

00131545

ELBOW

1шт.

37

87242498

ADAPTER

1шт.

38

00605057

SCREW

2шт.

39

87238193

PIPE FITTING

ADAPTOR

1шт.
