(C03[10A]) - AIR CLEANER {108/6CT}

Запчасти Case IH 7700 (C03[10A]) - AIR CLEANER {108/6CT} Engine & Engine Attachments

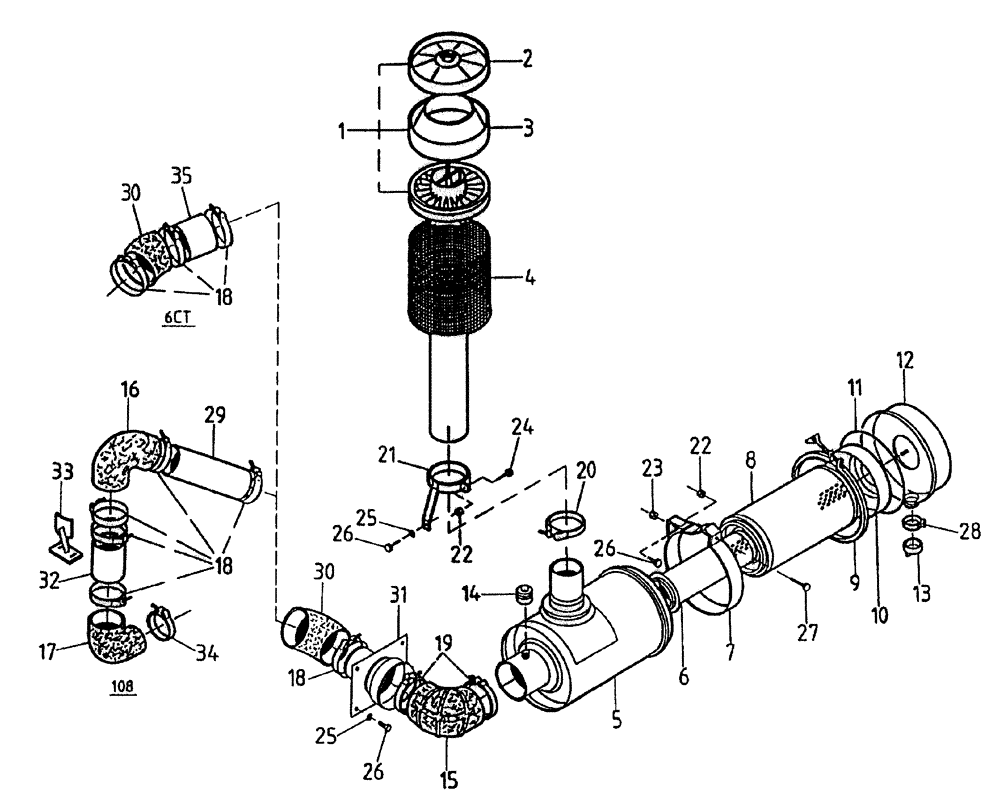

Схема запчастей Case IH 7700 - (C03[10A]) - AIR CLEANER {108/6CT} Engine & Engine Attachments
26
22
35
4
27
21
5
1
7
22
8
19
15
17
18
10
34
25
32
2
3
26
23
20
30
18
33
24
28
26
11
31
6
9
25
16
13
18
30
14
29
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00133299

AIR PRE-CLEANER ASSY

1шт.

2

00137165

COVER ASSY

CAP

1шт.

3

00135975

BOWL

1шт.

4

87236757

PRECLEANER

SCREENER

1шт.

5

00131542

AIR CLEANER

ELEMENT and BODY

1шт.

6

00131531

AIR FILTER

ELEMENT

1шт.

7

00131535

BRAKE BAND

BAND

2шт.

8

00131530

AIR FILTER

ELEMENT

1шт.

9

00136033

CLAMP

1шт.

10

00136034

BAFFLE ASSY.

1шт.

11

00136032

O-RING

1шт.

12

00136035

CUP

1шт.

13

00131232

VALVE

1шт.

14

00132790

INDICATOR

1шт.

15

00132581

ELBOW

1шт.

16

00132538

ELBOW

1шт.

17

87221205

ELBOW

1шт.

18

00607783

HOSE CLAMP

1шт.

19

00607785

HOSE CLAMP

2шт.

20

00134954

HOSE CLAMP

1шт.

21

87234532

SUPPORT

BRACKET

1шт.

22

00605999

LOCK NUT

3шт.

23

00605795

NUT

4шт.

24

00601498

BOLT

1шт.

25

00605827

WASHER

5шт.

26

00601499

BOLT

5шт.

27

00601514

BOLT

2шт.

28

00152132

HOSE CLAMP

1шт.

29

87221197

TUBE

PIPE

1шт.

30

00139784

ELBOW

1шт.

31

87233493

PIPE FITTING

ADAPTOR

1шт.

32

87221198

TUBE

PIPE

1шт.

33

87221199

SUPPORT

BRACKET

1шт.

34

00135785

HOSE CLAMP

1шт.

35

87220229

AIR INTAKE TUBE,101.60 mm OD x 170 mm L

PIPE

1шт.
