(A06[05A]) - AIR CONDITIONER CONDENSER

Запчасти Case IH 7700 (A06[05A]) - AIR CONDITIONER CONDENSER Mainframe & Functioning Components

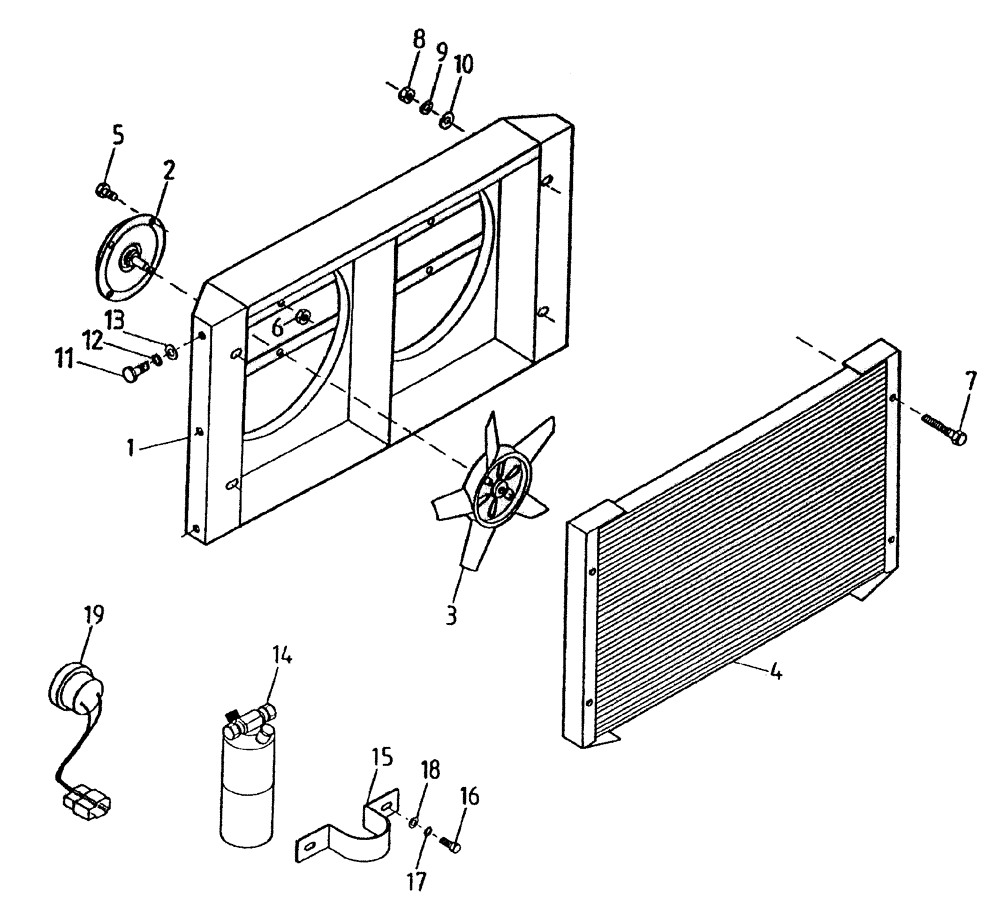

Схема запчастей Case IH 7700 - (A06[05A]) - AIR CONDITIONER CONDENSER Mainframe & Functioning Components
3
17
15
8
13
11
10
12
18
14
7
4
19
16
2
9
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87242187

SHROUD ASSY.

1шт.

2

00137152

ELECTRIC MOTOR

2шт.

3

00137153

ROTOR ASSY.

FAN

2шт.

4

87234862

CONDENSER

1шт.

5

FB105020

SCREW,Set, Hex, M5 x 20mm

8шт.

6

NC105000

NUT

8шт.

7

FB105040

SCREW,Set, Hex, M5 x 40mm

4шт.

8

NA105000

NUT

NUT

4шт.

9

WB050000

WASHER

WASHER

4шт.

10

WA050000

WASHER

WASHER

4шт.

11

00601499

BOLT

4шт.

12

00605827

WASHER

4шт.

13

00608041

WASHER

4шт.

14

00180726

RECEIVER-DRYER

1шт.

15

87235223

CLAMP

1шт.

16

FA108020

BOLT

2шт.

17

WB080000

WASHER

2шт.

18

WA080000

WASHER

2шт.

19

00181084

SWITCH

1шт.
