(A03[35A]) - ELEVATOR SLEW MECHANISM

Запчасти Case IH 7700 (A03[35A]) - ELEVATOR SLEW MECHANISM Mainframe & Functioning Components

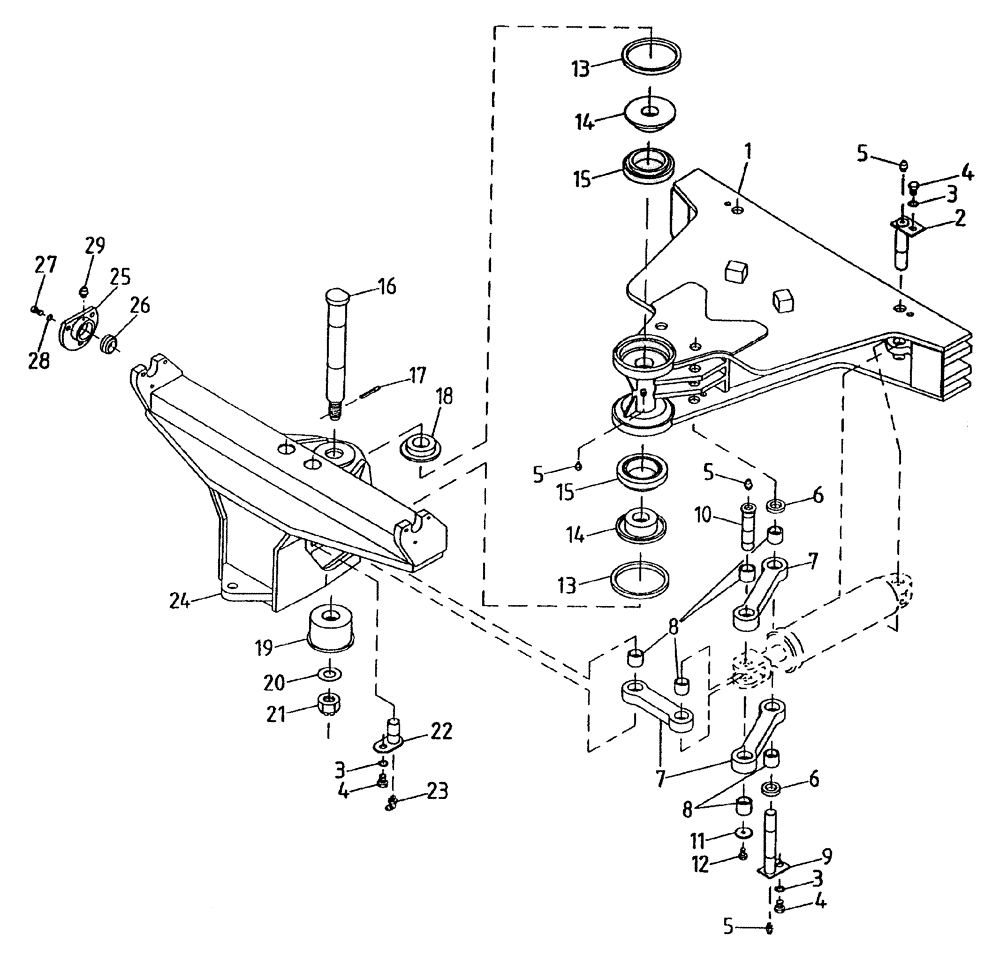

Схема запчастей Case IH 7700 - (A03[35A]) - ELEVATOR SLEW MECHANISM Mainframe & Functioning Components
5
4
8
5
12
20
2
15
3
26
8
5
16
13
5
18
21
11
14
6
1
29
28
13
27
7
4
25
24
15
23
3
9
14
4
10
17
19
6
7
22
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87241020

SLEWING RING

FRAME

1шт.

2

87220217

PIN

2шт.

3

WB120000

WASHER

6шт.

4

FM112020

BOLT

6шт.

5

00152827

LUBE NIPPLE

grease

8шт.

6

87220218

SPACER

4шт.

7

87220204

CONNECTING LINK

6шт.

8

87220207

BUSHING,31.8mm ID x 40.03mm OD x 32mm L

12шт.

9

87220216

PIN,31.75mm OD x 213mm L

2шт.

10

87220209

PIN

2шт.

11

87219460

WASHER,10.5mm ID x 45mm OD x 4mm Thk

2шт.

12

FM110020

BOLT

2шт.

13

00100800

OIL SEAL

2шт.

14

87224841

SLEEVE

2шт.

15

00146532

BEARING

2шт.

16

87242110

PIN

1шт.

17

SA063050

COTTER PIN

1шт.

18

87242109

SLEEVE

1шт.

19

87239657

SLEEVE

1шт.

20

00606154

WASHER

1шт.

21

00606185

NUT

1шт.

22

87220215

PIN,31.75mm OD x 80mm L

2шт.

23

00132755

LUBE NIPPLE

grease

2шт.

24

87239644

FRAME ASSY

1шт.

25

87244744

MOUNTING PARTS

2шт.

26

00141399

BEARING

2шт.

27

FM116040

BOLT

6шт.

28

WB160000

SPRING WASHER

6шт.

29

00138722

LUBE NIPPLE

grease

2шт.

30

87242111

WASHER

1шт.
