(A02[75A]) - ROTARY CHOPPER AND GEARBOX

Запчасти Case IH 7700 (A02[75A]) - ROTARY CHOPPER AND GEARBOX Mainframe & Functioning Components

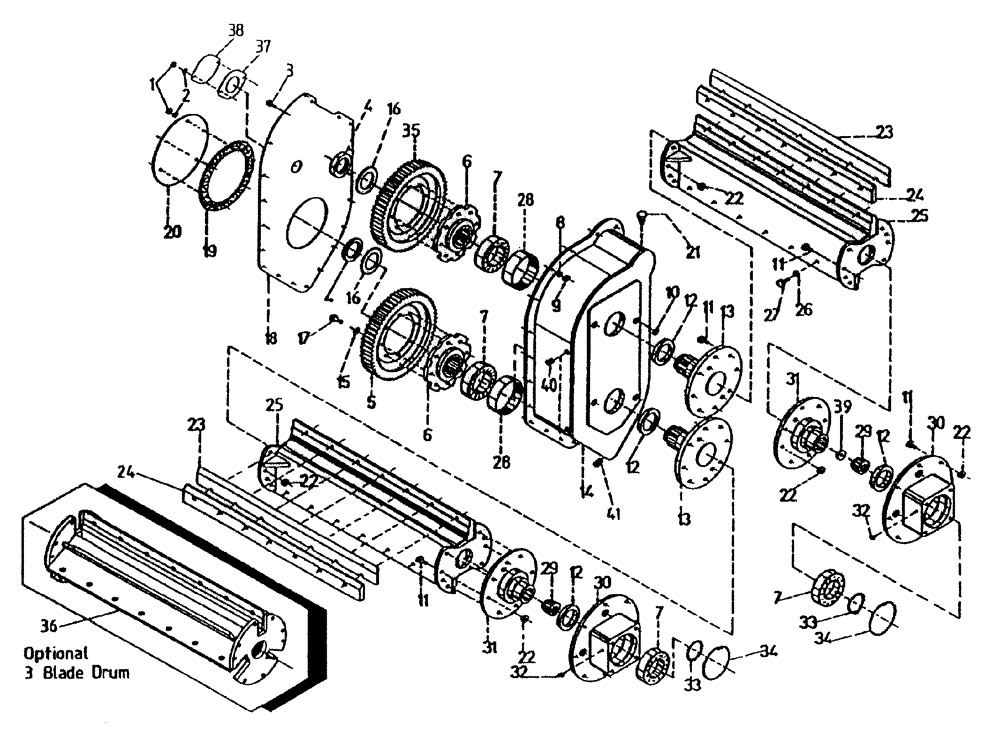

Схема запчастей Case IH 7700 - (A02[75A]) - ROTARY CHOPPER AND GEARBOX Mainframe & Functioning Components
28
13
7
15
14
26
35
29
10
9
34
21
30
4
31
28
22
39
16
23
38
12
40
7
7
24
19
7
30
3
11
31
27
11
33
25
29
12
25
17
12
32
16
34
24
11
12
23
22
6
37
11
13
33
36
8
22
20
41
32
18
22
5
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

NA110000

NUT

8шт.

2

WB100000

WASHER

8шт.

3

FA110025

BOLT

20шт.

4

00146534

NUT

2шт.

5

86973400

GEAR

1шт.

6

86973300

SPLINED COUPLING,21T

hub

2шт.

7

00140447

BEARING

4шт.

8

WB100000

WASHER

20шт.

9

NA110000

NUT

20шт.

10

00152220

PLUG

4шт.

11

00601584

BOLT

40шт.

12

00100717

OIL SEAL

4шт.

13

86972200

DRIVE SHAFT

stub

2шт.

14

87237049

CHOPPER BODY ASSY

1шт.

15

00135789

WASHER

16шт.

16

87229333

WASHER,61mm ID x 85mm OD x 4.37mm Thk

2шт.

17

00601584

BOLT

16шт.

18

87237560

COVER PLATE

1шт.

19

86776100

OIL PAN GASKET SET

1шт.

20

86776000

COVER ASSY

1шт.

21

00407924

FILLER CAP

breather

1шт.

22

00605803

NUT

40шт.

23

87214899

BLADE

4шт.

24

87214894

CLAMP

4шт.

25

87214895

DRUM

2шт.

26

00605831

WASHER

28шт.

27

00601524

BOLT

28шт.

28

87227270

SLEEVE

2шт.

29

86778300

SPLINED COUPLING,17T Internal / 16T External

2шт.

30

86971300

SPLINED COUPLING

hub

2шт.

31

86971900

DRIVE SHAFT

stub

2шт.

32

00153751

LUBE NIPPLE

grease

2шт.

33

CE070000

CIRCLIP

2шт.

34

CI125000

CIRCLIP

2шт.

35

86973401

GEAR

1шт.

36

87220632

DRUM

optional

2шт.

37

87235129

GASKET,3.25mm Thk

1шт.

38

87235128

COVER ASSY

1шт.

39

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

WASHER

1шт.

40

00154525

PLUG

2шт.

41

00605620

PLUG

1шт.
