(A02[00A]) - TOPPER ARMS

Запчасти Case IH 7700 (A02[00A]) - TOPPER ARMS Mainframe & Functioning Components

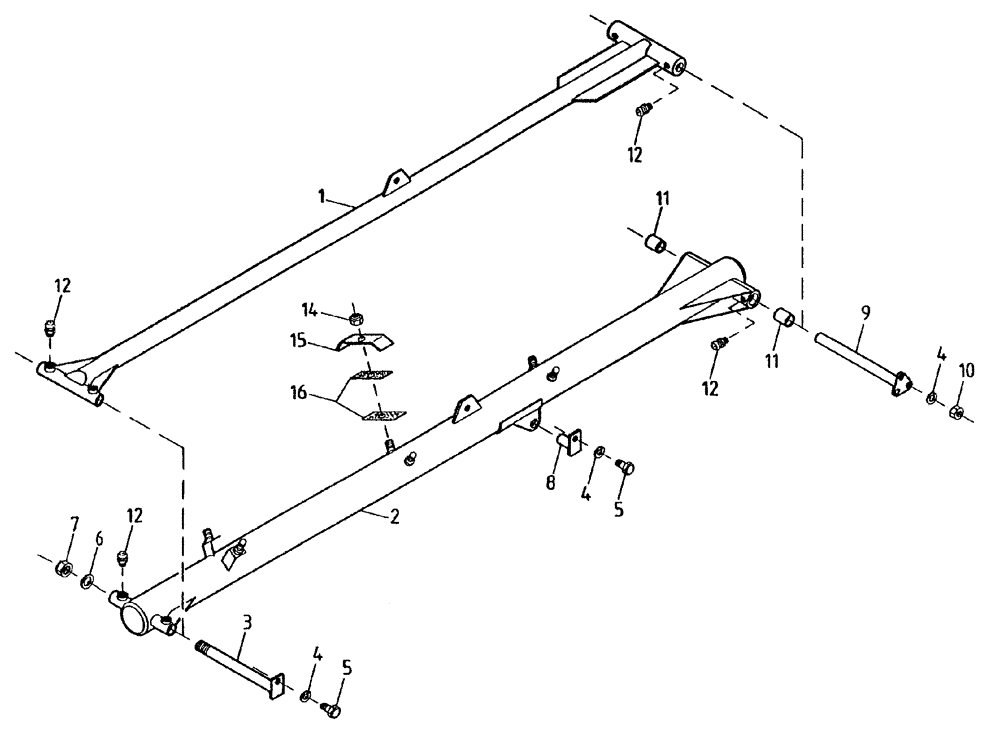

Схема запчастей Case IH 7700 - (A02[00A]) - TOPPER ARMS Mainframe & Functioning Components
11
4
4
2
9
8
15
1
12
14
10
6
5
7
12
12
4
12
11
5
3
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86988200

POLE

ARM, upper

1шт.

2

86988700

SUPPORTING ARM

lower

1шт.

3

83048300

PIN,25.4mm OD x 313mm L

2шт.

4

00605827

WASHER

10шт.

5

00601499

BOLT

4шт.

6

00605814

WASHER

2шт.

7

00606020

LOCK NUT

2шт.

8

86788000

PIN,25.4mm OD x 75mm L

2шт.

9

86989400

PIN ASSY.

2шт.

10

00605795

NUT

6шт.

11

87227853

BUSHING,38.1mm ID x 44.45mm OD x 38.1mm L

2шт.

12

00138722

LUBE NIPPLE

grease

8шт.

14

00605999

LOCK NUT

6шт.

15

82029900

BRACKET

CLAMP

6шт.

16

82029700

MOUNTING PARTS

rubber

12шт.
