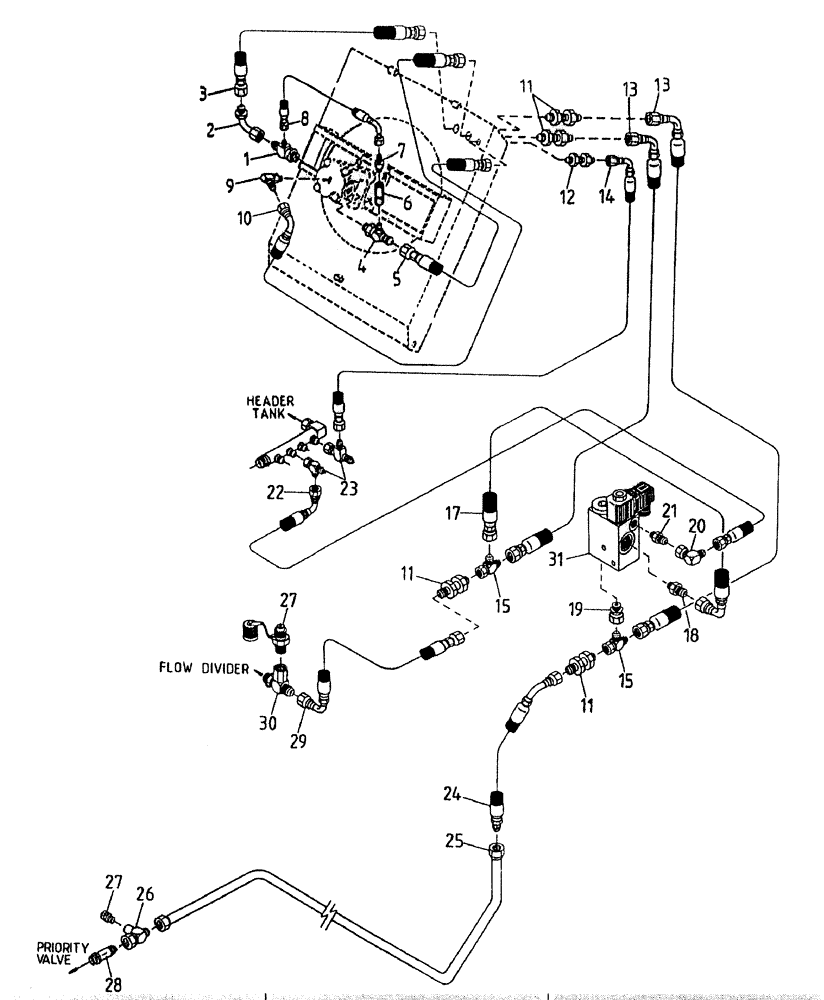

(B07[00A]) - HYDRAULIC CIRCUIT {125/L10/3306 REMOTE OIL COOLER}

Запчасти Case IH 7700 (B07[00A]) - HYDRAULIC CIRCUIT {125/L10/3306 REMOTE OIL COOLER} Hydraulic Components & Circuits

Схема запчастей Case IH 7700 - (B07[00A]) - HYDRAULIC CIRCUIT {125/L10/3306 REMOTE OIL COOLER} Hydraulic Components & Circuits
10
23
27
13
14
31
7
11
11
21
9
15
8
18
17
1
3
12
5
19
13
27
11
6
25
26
15
28
29
2
22
30
24
20
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00403653

TEE

1шт.

2

00407045

HYD CONNECTOR

bend

1шт.

3

86301003

HOSE

1шт.

4

00408639

TEE

1шт.

5

86314677

HOSE

1шт.

6

VALVE hydraulic, check, refer to Figure B04[45A]

1шт.

7

00400165

HYD CONNECTOR

NIPPLE

1шт.

8

86314663

HOSE,9.53mm ID x 324mm L, SAE 100R17

HOSE

1шт.

9

00405242

HYD CONNECTOR

ELBOW

1шт.

10

82729900

HOSE

1шт.

11

00400068

HYD CONNECTOR

NIPPLE

4шт.

12

00400070

HYD CONNECTOR

NIPPLE

1шт.

13

86315425

HOSE

2шт.

14

86313838

HOSE ASSY.

1шт.

15

00404678

TEE

2шт.

17

87219032

HOSE

1шт.

18

00400231

HYD CONNECTOR

NIPPLE

1шт.

19

00409149

HYD CONNECTOR

ADAPTOR

1шт.

20

00402879

HYD CONNECTOR

ELBOW

1шт.

21

00400223

HYD CONNECTOR

NIPPLE

1шт.

22

87219055

HOSE ASSY.

1шт.

23

00404677

TEE

2шт.

24

87229382

HYDRAULIC HOSE

1шт.

25

87244156

TUBE

1шт.

26

87217841

TEE

1шт.

27

00405498

SCREW ON COUPLING

test point

2шт.

28

00408732

HYD CONNECTOR

NIPPLE

1шт.

29

86311426

HOSE ASSY.

1шт.

30

86314714

TEE

1шт.

31

VALVE hydraulic, solenoid, relief, refer to Figure B04[55A]

1шт.
