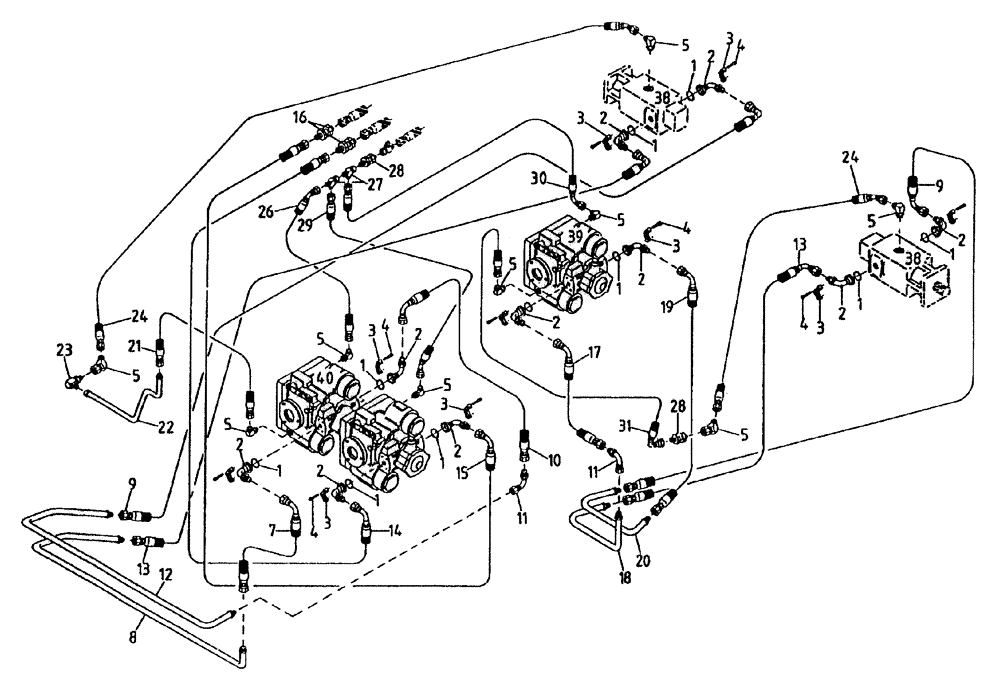

(B06[65A]) - HYDRAULIC CIRCUIT {TRANSMISSION} {PRIMARY VARIABLE EXTRACTOR}

Запчасти Case IH 7700 (B06[65A]) - HYDRAULIC CIRCUIT {TRANSMISSION} {PRIMARY VARIABLE EXTRACTOR} Hydraulic Components & Circuits

Схема запчастей Case IH 7700 - (B06[65A]) - HYDRAULIC CIRCUIT {TRANSMISSION} {PRIMARY VARIABLE EXTRACTOR} Hydraulic Components & Circuits
24
5
3
5
20
2
30
1
1
22
1
12
4
21
13
2
1
38
17
3
4
10
7
5
23
28
1
13
2
1
39
3
3
9
2
14
11
26
40
2
1
29
1
3
5
3
5
1
5
24
18
4
27
2
5
31
11
2
3
28
2
4
8
5
2
9
38
16
2
19
4
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00100024

O-RING

10шт.

2

00403854

HYD CONNECTOR

bend

10шт.

3

00400151

SPECIAL CLAMP

10шт.

4

00604462

SCREW

40шт.

5

00400096

HYD CONNECTOR

ELBOW

7шт.

7

87222440

HOSE

108/125/6CT/3306

1шт.

7

86305944

HOSE

L10

1шт.

8

87229335

TUBE,25.40 mm OD

108/6CT/L10

1шт.

8

87242674

TUBE,25.40 mm OD

125/3306

1шт.

9

86310296

HOSE ASSY.

2шт.

10

87229371

HOSE

1шт.

11

00403944

HYD CONNECTOR

bend

2шт.

12

87229237

TUBE,25.40 mm OD

108/6CT/L10

1шт.

12

87242673

TUBE,25.40 mm OD

125/3306

1шт.

13

87165200

HOSE

2шт.

14

87214272

HOSE

HOSE

1шт.

15

87234105

HOSE

1шт.

16

00400067

HYD CONNECTOR

NIPPLE

2шт.

17

86301128

HOSE ASSY.

1шт.

18

87229871

TUBE,25.40 mm DIA

1шт.

19

87217254

HOSE

1шт.

20

87229873

TUBE,25.40 mm OD

1шт.

21

82762800

HOSE

1шт.

22

87235132

TUBE,19 mm DIA

1шт.

23

00408721

ELBOW

ELBOW

1шт.

24

87229620

HOSE

2шт.

26

86308417

HOSE

1шт.

27

00404678

TEE

2шт.

28

00400068

HYD CONNECTOR

NIPPLE

2шт.

29

87221630

HOSE

1шт.

30

87219055

HOSE ASSY.

1шт.

31

82710000

HOSE

1шт.

38

MOTOR hydraulic, refer to Figure B02[90A]

1шт.

39

PUMP hydraulic, refer to Figure B03[00A]

1шт.

40

PUMP hydraulic, refer to Figures B03[05A] and B03[06A]

1шт.
