(B06[41A]) - HYDRAULIC CIRCUIT {BASECUTTER LIFT} (OPTIONAL MOUNT)

Запчасти Case IH 7700 (B06[41A]) - HYDRAULIC CIRCUIT {BASECUTTER LIFT} (OPTIONAL MOUNT) Hydraulic Components & Circuits

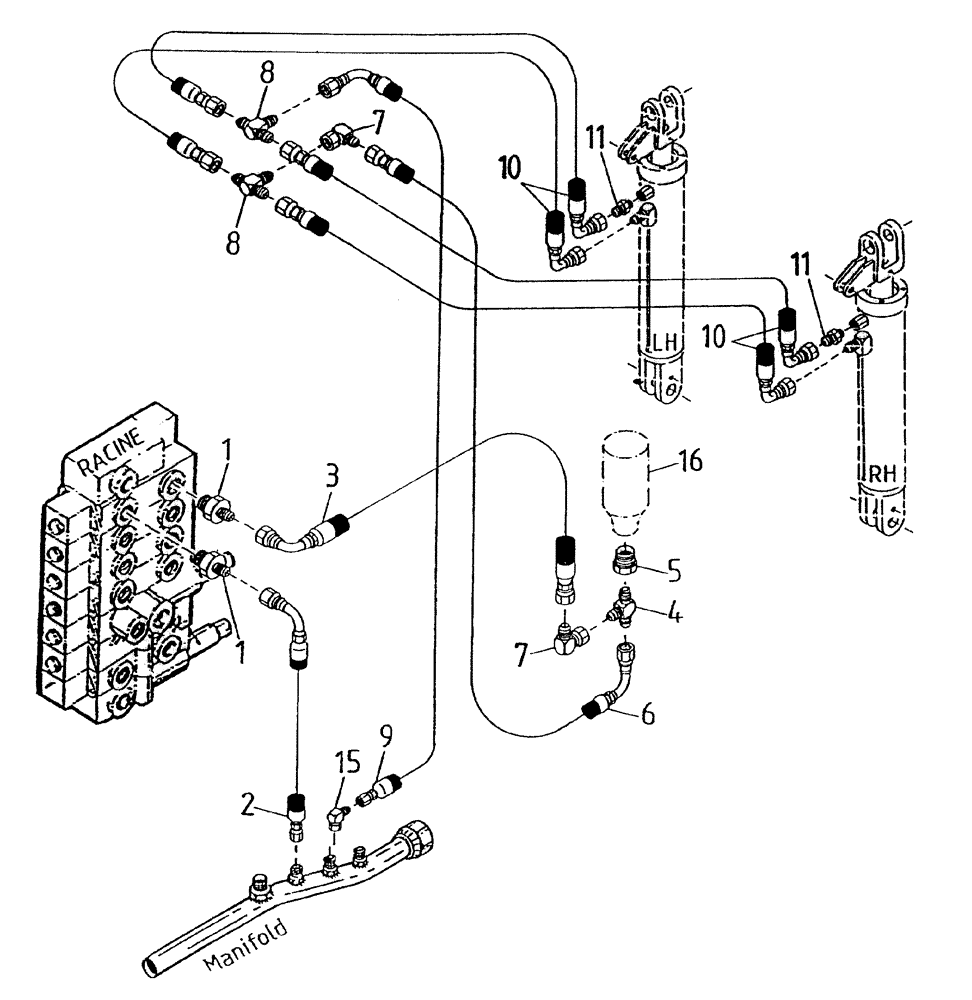

Схема запчастей Case IH 7700 - (B06[41A]) - HYDRAULIC CIRCUIT {BASECUTTER LIFT} (OPTIONAL MOUNT) Hydraulic Components & Circuits
7
4
7
10
11
10
15
1
1
9
8
5
2
16
3
6
11
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400073

HYD CONNECTOR

NIPPLE

2шт.

2

87214876

HOSE

1шт.

3

87225568

HOSE

1шт.

4

00407925

TEE

1шт.

5

00407261

BUSHING

BUSH

1шт.

6

82735100

HOSE

1шт.

7

00405078

HYD CONNECTOR

ELBOW

2шт.

8

00408876

TEE

1шт.

9

87234378

HOSE,9.53mm ID x 1520mm L, SAE 100R17

HOSE

1шт.

10

86313838

HOSE ASSY.

4шт.

11

00400165

HYD CONNECTOR

NIPPLE

2шт.

15

00402879

HYD CONNECTOR

ELBOW

1шт.

16

ACCUMULATOR, refer to Figure B04[99A]

1шт.

Выбрано товаров: 13
