(B06[17A]) - HYDRAULIC CIRCUIT {VERTICAL ARM PRIMARY VARIABLE EXTRACTOR}

Запчасти Case IH 7700 (B06[17A]) - HYDRAULIC CIRCUIT {VERTICAL ARM PRIMARY VARIABLE EXTRACTOR} Hydraulic Components & Circuits

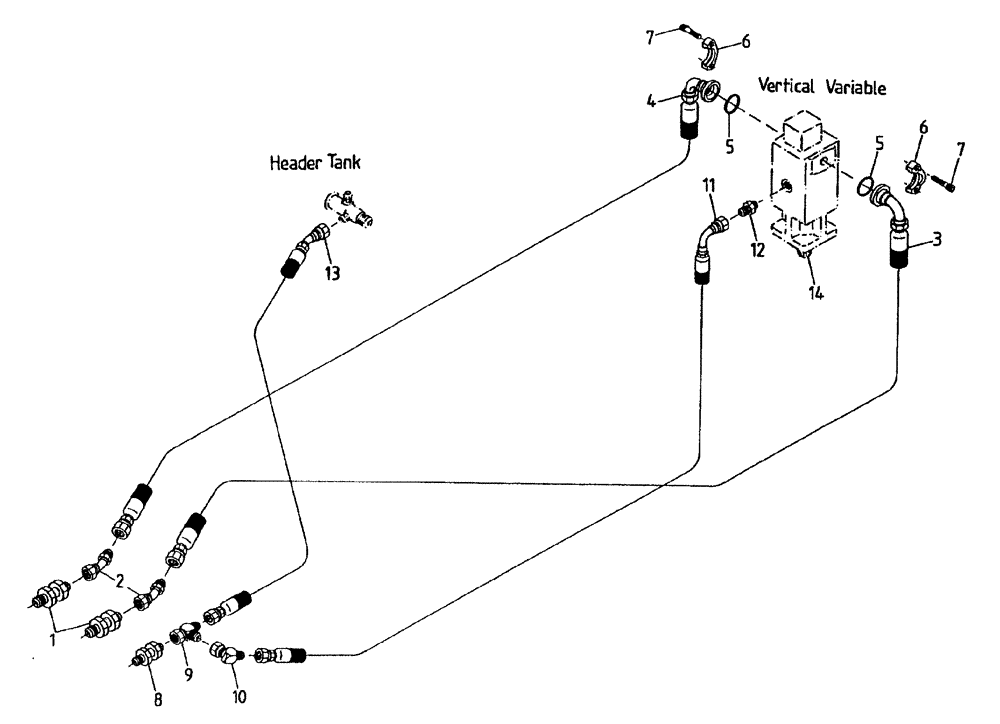

Схема запчастей Case IH 7700 - (B06[17A]) - HYDRAULIC CIRCUIT {VERTICAL ARM PRIMARY VARIABLE EXTRACTOR} Hydraulic Components & Circuits
7
12
13
14
5
4
10
8
6
6
9
1
11
3
7
2
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400067

HYD CONNECTOR

NIPPLE

2шт.

2

00407240

HYD CONNECTOR

bend

2шт.

3

87234803

HOSE

1шт.

4

87234801

HOSE

1шт.

5

00100024

O-RING

2шт.

6

00400151

SPECIAL CLAMP

2шт.

7

00604462

SCREW

8шт.

8

00400068

HYD CONNECTOR

NIPPLE

1шт.

9

00404678

TEE

1шт.

10

00404300

HYD CONNECTOR

ELBOW

1шт.

11

87227003

HOSE

1шт.

12

00400231

HYD CONNECTOR

NIPPLE

1шт.

13

87233584

HOSE

1шт.

14

MOTOR hydraulic, refer to Figure B02[80A]

1шт.

Выбрано товаров: 14
