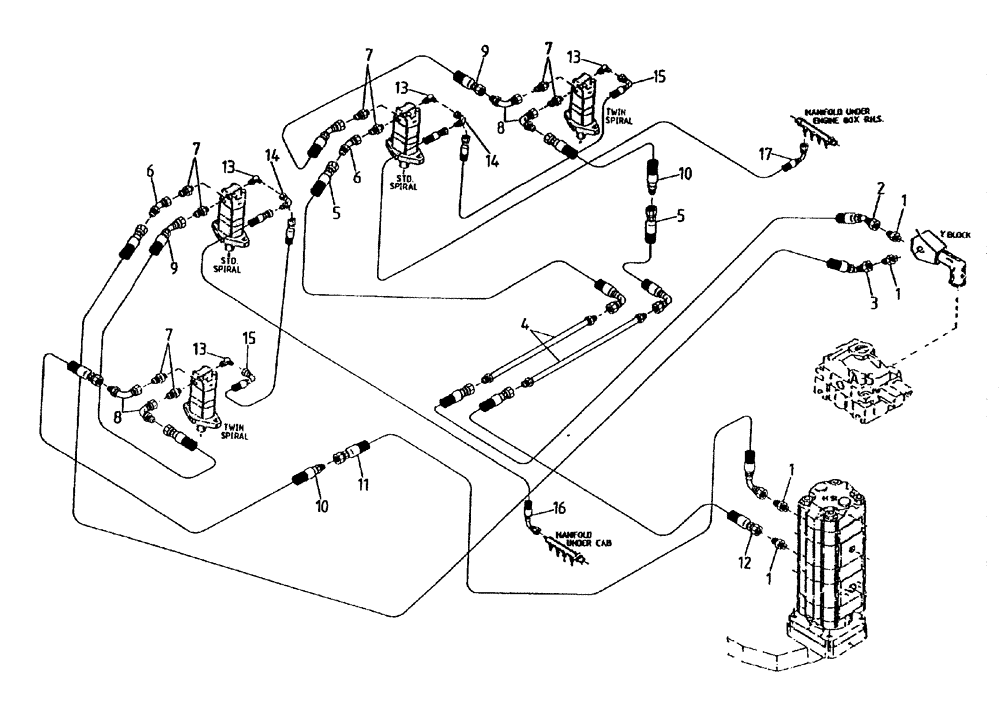

(B05[85A]) - HYDRAULIC CIRCUIT {CROPDIVIDER SPIRALS, UNDERSLUNG BASECUTTER}

Запчасти Case IH 7700 (B05[85A]) - HYDRAULIC CIRCUIT {CROPDIVIDER SPIRALS, UNDERSLUNG BASECUTTER} Hydraulic Components & Circuits

Схема запчастей Case IH 7700 - (B05[85A]) - HYDRAULIC CIRCUIT {CROPDIVIDER SPIRALS, UNDERSLUNG BASECUTTER} Hydraulic Components & Circuits
6
10
8
1
5
7
15
1
13
6
7
7
1
17
13
10
8
5
15
1
14
9
16
13
12
2
4
13
7
11
9
14
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400231

HYD CONNECTOR

NIPPLE

4шт.

2

87235353

HOSE ASSY.

1шт.

3

87032300

HOSE ASSY.

1шт.

4

87235204

TUBE,25.40 mm OD x 1162 mm L

2шт.

5

87222445

HYDRAULIC HOSE

2шт.

6

00408418

HYD CONNECTOR

bend

2шт.

7

00400229

HYD CONNECTOR

NIPPLE

8шт.

8

00407045

HYD CONNECTOR

bend

4шт.

9

87121700

HOSE

2шт.

10

87244034

HOSE

2шт.

11

87033300

HOSE

1шт.

12

86304992

HOSE

1шт.

13

00405242

HYD CONNECTOR

ELBOW

4шт.

14

87219738

ADAPTER

2шт.

15

87238290

HOSE

2шт.

16

87236510

HOSE

HOSE

1шт.

17

87224514

HYDRAULIC HOSE

1шт.
