(B05[82A]) - HYDRAULIC CIRCUIT {SHREDDER TOPPER}

Запчасти Case IH 7700 (B05[82A]) - HYDRAULIC CIRCUIT {SHREDDER TOPPER} Hydraulic Components & Circuits

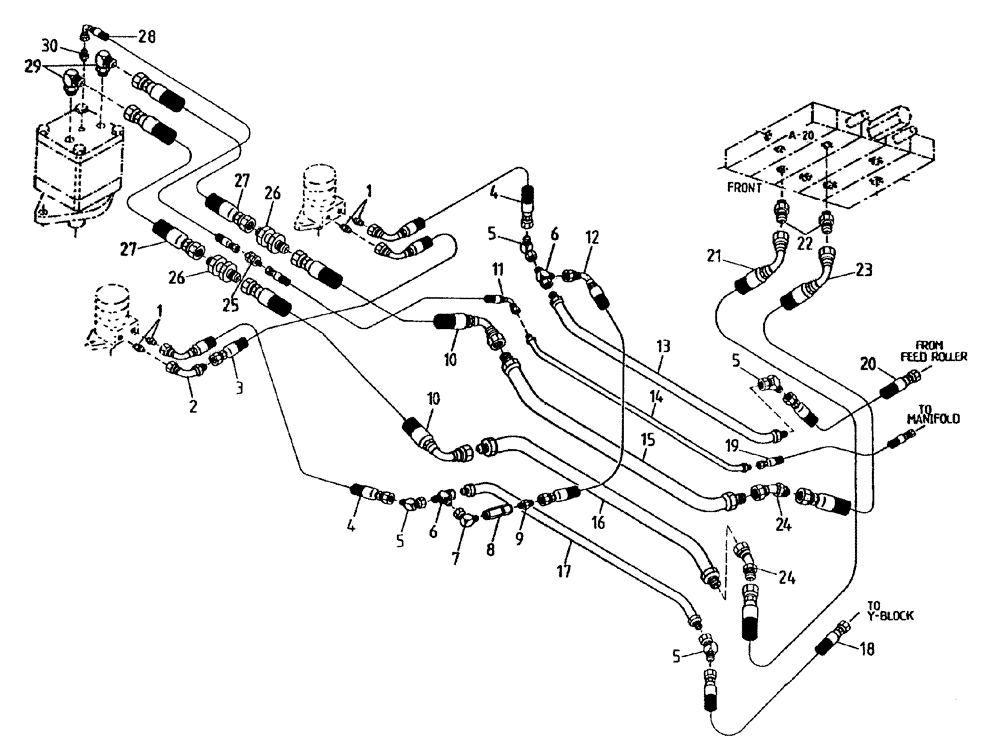

Схема запчастей Case IH 7700 - (B05[82A]) - HYDRAULIC CIRCUIT {SHREDDER TOPPER} Hydraulic Components & Circuits
27
29
4
4
26
2
5
17
25
28
19
24
10
11
1
30
22
3
18
6
8
27
15
6
1
5
26
14
23
16
13
24
21
7
12
9
10
5
20
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400228

HYD CONNECTOR

NIPPLE

4шт.

2

00407516

HYD CONNECTOR

bend

1шт.

3

83129800

PIPE FITTING

HOSE Bowder

1шт.

3

87234096

HOSE

Cantrell

1шт.

4

87234096

HOSE

2шт.

5

00404511

HYD CONNECTOR

ELBOW

2шт.

6

00404679

TEE

2шт.

7

86312389

HYD CONNECTOR

ELBOW

1шт.

8

VALVE hydraulic check, refer to Figure B04[45A]

1шт.

9

00400166

HYD CONNECTOR

NIPPLE

1шт.

10

87234102

HOSE,25.00 mm ID x 1830.00 mm, SAE 100R16

HOSE - Bowder 25.00 mm ID x 1830.00 mm, SAE 100R16

2шт.

10

87239454

HOSE Cantrell

2шт.

11

87222448

HOSE Bowder

1шт.

11

86310533

HYDRAULIC HOSE

Cantrell

1шт.

12

83129700

HOSE

HOSE

1шт.

13

87213943

TUBE

1шт.

14

87219424

TUBE,9.52 mm OD x 1355 mm, 175 mm L

1шт.

15

87238281

TUBE,1" OD

1шт.

16

87238279

TUBE,1" OD

1шт.

17

86989700

TUBE

1шт.

18

86837900

HOSE

HOSE

1шт.

19

82712800

HOSE

1шт.

20

87234090

HOSE

1шт.

21

86844000

HOSE

2шт.

22

00400232

HYD CONNECTOR

NIPPLE

2шт.

23

87244031

HOSE

1шт.

24

00407240

HYD CONNECTOR

bend

2шт.

25

00400070

HYD CONNECTOR

NIPPLE

1шт.

26

00400067

HYD CONNECTOR

NIPPLE

2шт.

27

82716000

HOSE

Bowder

2шт.

27

87164800

HOSE

Cantrell

2шт.

28

87227807

HOSE Bowder

1шт.

28

87229285

HOSE

Cantrell

1шт.

29

00400097

HYD CONNECTOR

ELBOW

2шт.

30

00402235

HYD CONNECTOR

NIPPLE

1шт.
