(B05[75A]) - HYDRAULIC CIRCUIT {ROTARY CHOPPER}

Запчасти Case IH 7700 (B05[75A]) - HYDRAULIC CIRCUIT {ROTARY CHOPPER} Hydraulic Components & Circuits

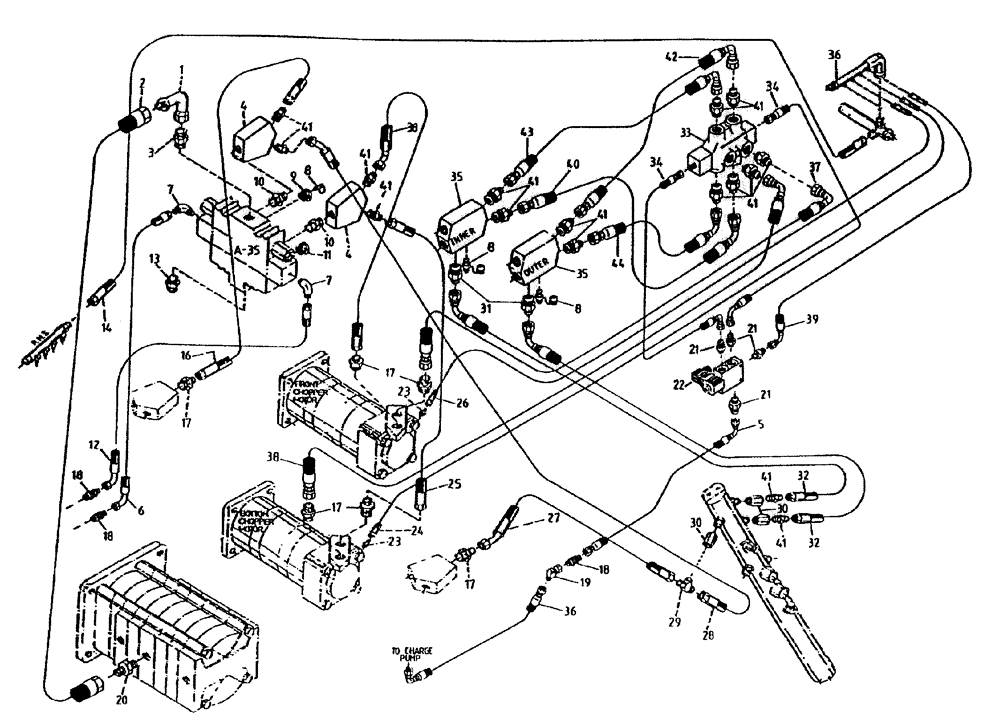

Схема запчастей Case IH 7700 - (B05[75A]) - HYDRAULIC CIRCUIT {ROTARY CHOPPER} Hydraulic Components & Circuits
14
18
9
27
4
10
41
36
20
41
12
26
17
41
40
23
18
17
13
41
17
28
36
18
34
41
41
44
35
8
32
7
21
41
23
5
32
35
43
41
16
6
30
17
42
10
34
41
3
39
24
19
2
8
7
11
36
6
21
21
37
25
22
1
31
33
38
29
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00403944

HYD CONNECTOR

bend

1шт.

2

86830500

HOSE

1шт.

3

00400236

HYD CONNECTOR

NIPPLE

1шт.

4

87227748

JUNCTION BLOCK

Y

2шт.

5

86327600

HOSE ASSY.

1шт.

6

87227712

HYDRAULIC HOSE

1шт.

7

00402475

HYD CONNECTOR

ELBOW

2шт.

8

00405498

SCREW ON COUPLING

test point

4шт.

9

86314724

HYD CONNECTOR

ADAPTOR

1шт.

10

00400274

HYD CONNECTOR

NIPPLE

2шт.

11

00400258

HYD CONNECTOR

PLUG

1шт.

12

82743000

HOSE

HOSE

1шт.

13

00407385

PLUG

NIPPLE

1шт.

14

87230904

HOSE

1шт.

16

81681900

HOSE

1шт.

17

00400233

HYD CONNECTOR

NIPPLE

6шт.

18

00400070

HYD CONNECTOR

NIPPLE

3шт.

19

00405173

HYD CONNECTOR

ELBOW

1шт.

20

00400234

HYD CONNECTOR

NIPPLE

1шт.

21

00400224

HYD CONNECTOR

NIPPLE

4шт.

22

VALVE hydraulic, solenoid, refer to Figure B04[30A]

1шт.

23

00402235

HYD CONNECTOR

NIPPLE

2шт.

24

87221485

HOSE

1шт.

25

81967000

HOSE ASSY.

1шт.

26

82717700

HOSE

1шт.

27

82707700

HOSE

1шт.

28

87229424

HOSE ASSY.

1шт.

29

87175300

TEE

1шт.

30

VALVE hydraulic check, refer to Figure B04[50A]

1шт.

31

00400228

HYD CONNECTOR

NIPPLE

2шт.

32

86307904

HOSE

HOSE

2шт.

33

VALVE hydraulic, seelector, refer to Figure B04[25A]

1шт.

34

87235277

HOSE,6.35mm ID x 470mm L, SAE 100R17

2шт.

35

87237430

JUNCTION BLOCK

2шт.

36

82742800

HOSE

1шт.

37

86311426

HOSE ASSY.

1шт.

38

87175100

SPARE PART

2шт.

39

82742800

HOSE

1шт.

40

82708900

HOSE

1шт.

41

00400231

HYD CONNECTOR

NIPPLE

16шт.

42

87222498

HOSE

1шт.

43

82726800

HOSE

1шт.

44

82756000

HOSE

1шт.
