(B05[50A]) - HYDRAULIC CIRCUIT {POWER KNOCKDOWN ROLLER, UNDERSLUNG BASECUTTER}

Запчасти Case IH 7700 (B05[50A]) - HYDRAULIC CIRCUIT {POWER KNOCKDOWN ROLLER, UNDERSLUNG BASECUTTER} Hydraulic Components & Circuits

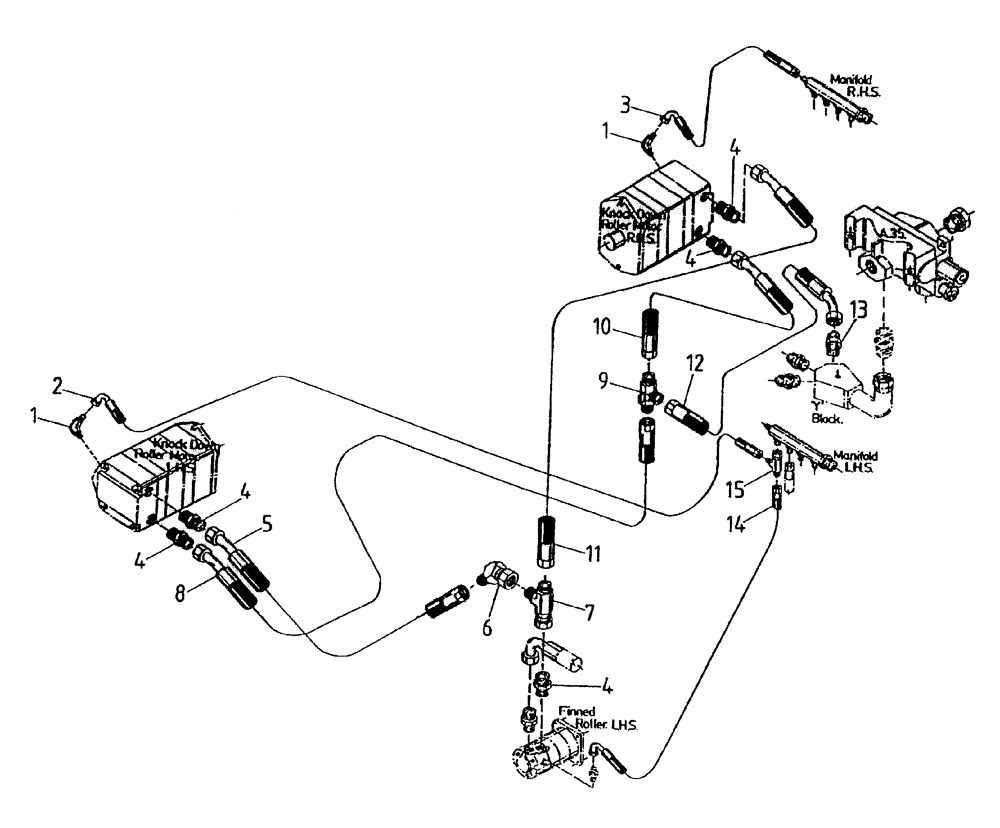

Схема запчастей Case IH 7700 - (B05[50A]) - HYDRAULIC CIRCUIT {POWER KNOCKDOWN ROLLER, UNDERSLUNG BASECUTTER} Hydraulic Components & Circuits
11
4
1
7
4
5
13
2
8
15
10
6
4
9
3
12
4
4
14
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00405242

HYD CONNECTOR

ELBOW

2шт.

2

86306167

HOSE,6.35mm ID x 1590mm L, SAE 100R17

HOSE

1шт.

3

86315420

HOSE ASSY.

1шт.

4

00400228

HYD CONNECTOR

NIPPLE

4шт.

5

87239089

HOSE

HOSE

1шт.

6

00404511

HYD CONNECTOR

ELBOW

1шт.

7

00404679

TEE

1шт.

8

87210800

HOSE

1шт.

9

00408875

TEE

1шт.

10

86308444

HOSE

1шт.

11

87239090

HOSE

HOSE

1шт.

12

86308417

HOSE

1шт.

13

00400231

HYD CONNECTOR

NIPPLE

1шт.

14

87235277

HOSE,6.35mm ID x 470mm L, SAE 100R17

1шт.

15

00404677

TEE

1шт.
