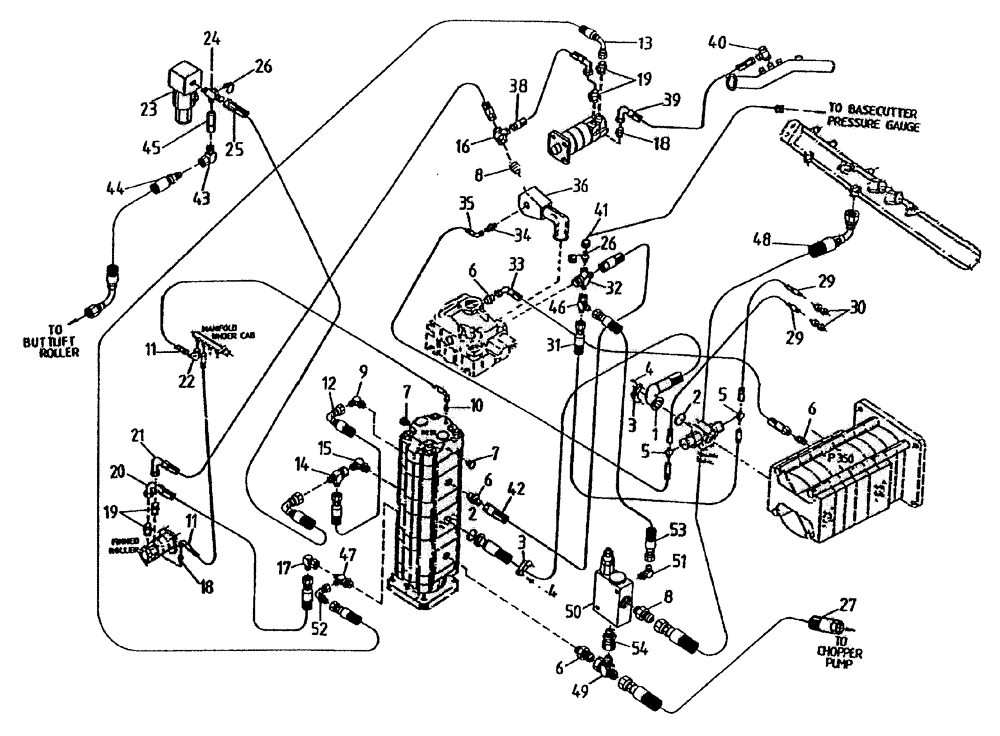

(B05[45A]) - HYDRAULIC CIRCUIT {FINNED ROLLER, LEG BASECUTTER}

Запчасти Case IH 7700 (B05[45A]) - HYDRAULIC CIRCUIT {FINNED ROLLER, LEG BASECUTTER} Hydraulic Components & Circuits

Схема запчастей Case IH 7700 - (B05[45A]) - HYDRAULIC CIRCUIT {FINNED ROLLER, LEG BASECUTTER} Hydraulic Components & Circuits
47
19
23
33
50
11
6
42
15
16
7
19
14
6
35
18
8
22
8
30
27
2
29
18
38
5
40
48
17
45
7
5
52
13
3
46
36
41
10
51
44
6
2
39
49
4
4
1
26
9
12
11
32
24
25
54
43
20
53
6
26
31
34
21
29
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87241830

HOSE

1шт.

2

00100103

O-RING

2шт.

3

00400152

SPECIAL CLAMP

2шт.

4

00604535

SCREW

8шт.

5

00403925

TEE

2шт.

6

00400234

HYD CONNECTOR

NIPPLE

4шт.

7

00400095

PLUG

PLUG

2шт.

8

00400231

HYD CONNECTOR

NIPPLE

2шт.

9

00400244

HYD CONNECTOR

ELBOW

1шт.

10

00400223

HYD CONNECTOR

NIPPLE

1шт.

11

86327400

HOSE ASSY.

2шт.

12

87214242

HOSE

1шт.

13

87224412

HYDRAULIC HOSE

1шт.

14

00408642

TEE

1шт.

15

00400096

HYD CONNECTOR

ELBOW

1шт.

16

00404679

TEE

1шт.

17

00402451

HYD CONNECTOR

ELBOW

1шт.

18

00402235

HYD CONNECTOR

NIPPLE

2шт.

19

00400228

HYD CONNECTOR

NIPPLE

4шт.

20

87224414

HYDRAULIC HOSE

1шт.

21

87174900

HOSE

HOSE

1шт.

22

00402879

HYD CONNECTOR

ELBOW

1шт.

23

VALVE hydraulic relief, refer to Figure B04[65A]

1шт.

24

87235969

TEE

TEE

1шт.

25

87224410

HYDRAULIC HOSE

1шт.

26

00405498

SCREW ON COUPLING

test point

2шт.

27

87227035

HOSE

1шт.

29

87221421

HYDRAULIC HOSE

2шт.

30

00400070

HYD CONNECTOR

NIPPLE

2шт.

31

82717700

HOSE

1шт.

32

00408641

TEE

1шт.

33

86308614

HOSE

1шт.

34

00400093

HYD CONNECTOR

NIPPLE

1шт.

35

87224457

HOSE

HOSE

1шт.

36

87227747

ADAPTER

Y-BLOCK

1шт.

38

86493700

HOSE

HOSE

1шт.

39

87217247

HOSE

HOSE

1шт.

40

00400677

PLUG

TEE

1шт.

41

00408921

HOSE

1шт.

42

87234100

HOSE

1шт.

43

86312389

HYD CONNECTOR

ELBOW

1шт.

44

87235975

HOSE

1шт.

45

VALVE hydraulic check, refer to Figure B04[45A]

1шт.

46

00404677

TEE

1шт.

47

00409237

TEE

1шт.

48

87238288

HOSE

1шт.

49

87221699

TEE

1шт.

50

VALVE hydraulic, dump relief, refer to Figure B04[90A]

1шт.

51

00400238

HYD CONNECTOR

ELBOW

1шт.

52

86333900

90 ELBOW

BEND

1шт.

53

81965500

HOSE ASSY.

1шт.

54

00409149

HYD CONNECTOR

ADAPTOR

1шт.
