(B05[37A]) - HYDRAULIC SUCTION LINES {HAGGLUNDS} {PRIMARY VARIABLE EXTRACTOR}

Запчасти Case IH 7700 (B05[37A]) - HYDRAULIC SUCTION LINES {HAGGLUNDS} {PRIMARY VARIABLE EXTRACTOR} Hydraulic Components & Circuits

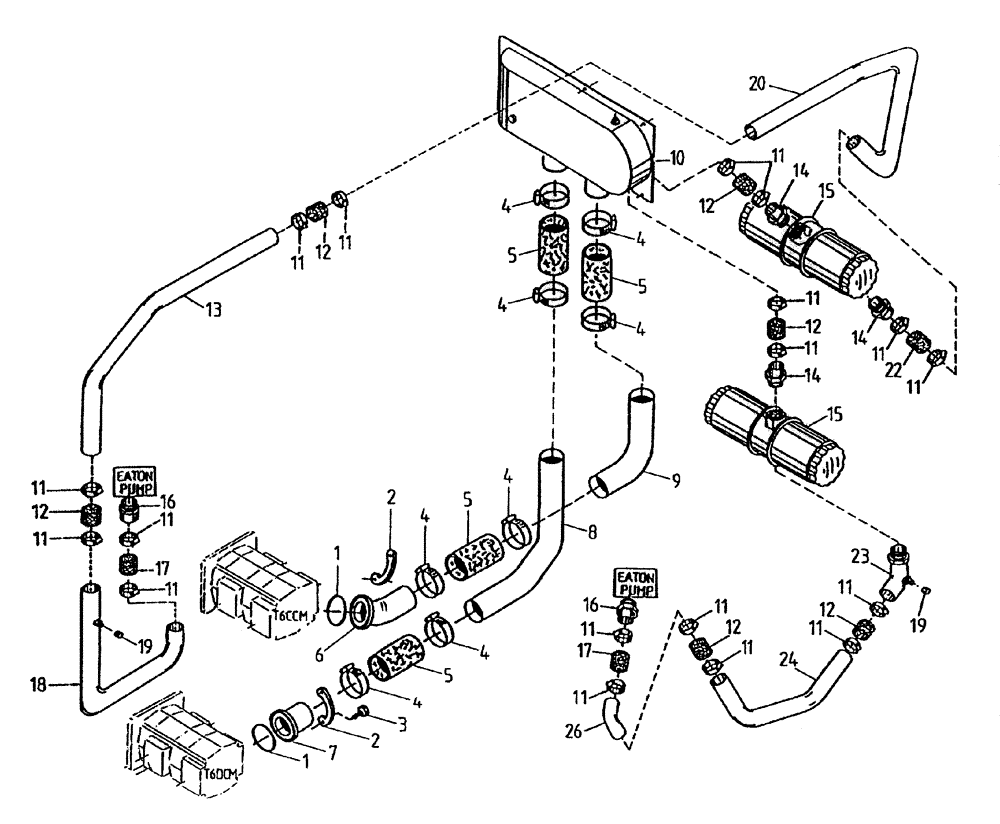

Схема запчастей Case IH 7700 - (B05[37A]) - HYDRAULIC SUCTION LINES {HAGGLUNDS} {PRIMARY VARIABLE EXTRACTOR} Hydraulic Components & Circuits
12
5
2
24
16
4
1
1
5
4
11
12
10
11
11
11
11
15
3
7
11
18
16
14
14
11
19
11
17
26
11
15
11
11
20
4
5
9
4
12
6
4
12
4
19
22
11
12
2
11
17
4
11
11
8
14
5
13
4
23
11
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00408918

O-RING

2шт.

2

00408917

SPECIAL CLAMP

2шт.

3

00601512

BOLT

8шт.

4

00135785

HOSE CLAMP

8шт.

5

86475800

HOSE,76.20 mm ID x 150.00 mm

4шт.

6

87227235

ADAPTER

1шт.

7

87227238

TUBE

1шт.

8

87227240

TUBE,76.20 mm OD

1шт.

9

87227234

TUBE,76.20 mm OD

1шт.

10

87227229

TANK, HYDRAULIC OIL

1шт.

11

00152128

HOSE CLAMP

18шт.

12

86312272

HOSE,38.10 mm ID x 110.00 mm

6шт.

13

87235282

TUBE

1шт.

14

00402123

HYD CONNECTOR

HOSETAIL

3шт.

15

FILTER suction, refer to Figure B08[00A]

1шт.

16

00408396

ADAPTER

HOSETAIL

2шт.

17

82217600

HOSE,38.10 mm ID x 80.00 mm

2шт.

18

87232817

TUBE

1шт.

19

00400143

HYD CONNECTOR

NUT, cap

2шт.

20

87235281

TUBE

1шт.

22

86695400

HYDRAULIC HOSE,1.50" ID

1шт.

23

87232815

ADAPTER

1шт.

24

87233637

TUBE

1шт.

26

87233997

TUBE,38 mm OD

1шт.
