(B02[17]) - HYDRAULIC MOTOR, ELEVATOR DRIVE AND TOPPER GATHERING, S CHAR-LYNN 010

Запчасти Case IH 7700 (B02[17]) - HYDRAULIC MOTOR, ELEVATOR DRIVE AND TOPPER GATHERING, S CHAR-LYNN 010 Hydraulic Components & Circuits

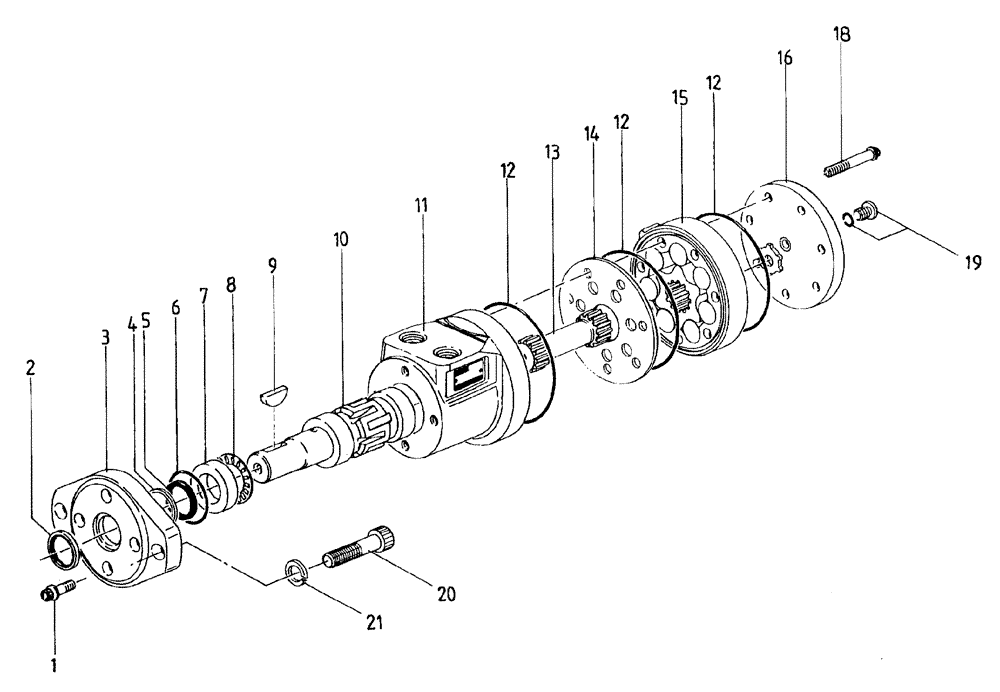

Схема запчастей Case IH 7700 - (B02[17]) - HYDRAULIC MOTOR, ELEVATOR DRIVE AND TOPPER GATHERING, S CHAR-LYNN 010 Hydraulic Components & Circuits
2
4
19
21
3
9
15
13
20
14
12
5
12
16
11
6
12
1
10
8
18
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00101603

CAPSCREW

4шт.

2

00403595

SEAL

1шт.

3

00407068

FLANGE

1шт.

4

00407078

SHIM,26.899mm ID x 36.6mm OD x 0.46mm Thk

RING

1шт.

5

00407070

SEAL

1шт.

6

00404158

O-RING

1шт.

7

00403598

BEARING

1шт.

8

00403599

BEARING

1шт.

9

00101389

KEY

1шт.

10

00403600

SHAFT

1шт.

11

00404159

HOUSING

1шт.

12

00404161

O-RING

3шт.

13

00407739

DRIVE SHAFT

1шт.

14

00404160

PLATE

1шт.

15

00407740

GEROTOR

1шт.

16

00404174

CAP

END

1шт.

18

00101732

CAPSCREW

7шт.

19

00404175

PLUG

1шт.

20

FA110050

BOLT

2шт.

21

WB100000

WASHER

2шт.

22

00407738

SEAL KIT

1шт.

23

00404353

HYDRAULIC MOTOR

ASSY. for elevator drive only, see Figure B02 [01]

1шт.

Up to and including 7571

1шт.

7572 and on

1шт.
