(C03[02]) - ENGINE AIR CLEANER, UP TO AND INCLUDING SERIAL # 7431

Запчасти Case IH 7700 (C03[02]) - ENGINE AIR CLEANER, UP TO AND INCLUDING SERIAL # 7431 Engine & Engine Attachments

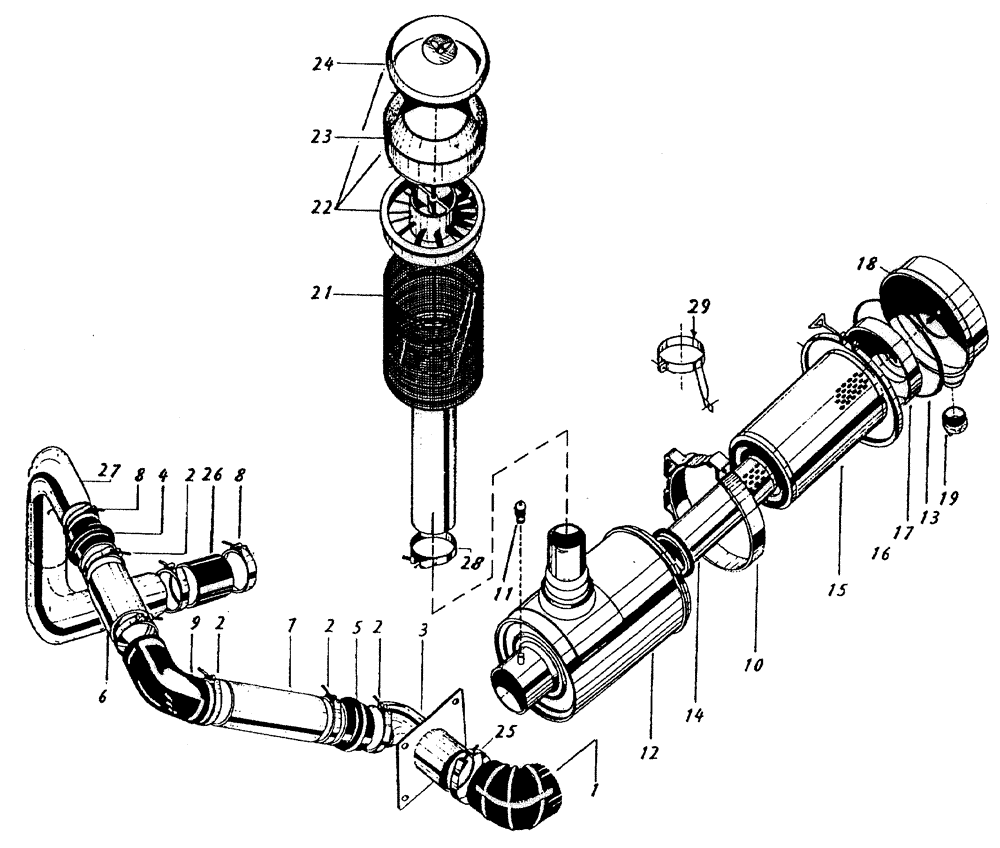

Схема запчастей Case IH 7700 - (C03[02]) - ENGINE AIR CLEANER, UP TO AND INCLUDING SERIAL # 7431 Engine & Engine Attachments
8
28
1
23
24
4
12
16
6
11
5
22
7
15
17
14
10
2
19
21
3
29
26
9
18
27
2
2
25
8
13
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00132581

ELBOW

BEND

1шт.

2

00607784

HOSE CLAMP

5шт.

3

00605827

WASHER

4шт.

3

86956900

ADAPTER

1шт.

3

00601495

BOLT

4шт.

3

00605795

NUT

4шт.

4

00131234

AIR FLEXIBLE

REDUCER

1шт.

5

00135313

AIR FLEXIBLE

HOSE

1шт.

6

87004800

TUBE,4 mm OD x 200 mm L

PIPE

1шт.

7

87004900

TUBE,4 mm OD x 390 mm L

PIPE

1шт.

8

00135283

BOLT

CLAMP

3шт.

9

00132538

ELBOW

BEND

1шт.

10

00131535

BRAKE BAND

BAND

2шт.

10

00605795

NUT

4шт.

10

00605827

WASHER

4шт.

10

00601495

BOLT

4шт.

11

00132790

INDICATOR

1шт.

12

00131542

AIR CLEANER

BODY and ELEMENT

1шт.

13

00136032

O-RING

SEAL

1шт.

14

00131531

AIR FILTER

ELEMENT internal

1шт.

15

00131530

AIR FILTER

ELEMENT external

1шт.

16

00136033

CLAMP

1шт.

17

00136034

BAFFLE ASSY.

CAP internal

1шт.

18

00136035

CUP

CAP external

1шт.

19

00152132

HOSE CLAMP

CLIP

1шт.

19

00131232

VALVE

1шт.

21

87035300

PRECLEANER

SCREENER ASSY.

1шт.

22

00133299

AIR PRE-CLEANER ASSY

Includes: Ref. 23, 24

1шт.

23

00135975

BOWL

1шт.

Part of Assy. P/N 00133299

1шт.

24

00137165

COVER ASSY

CAP

1шт.

Part of Assy. P/N 00133299

1шт.

25

00607785

HOSE CLAMP

1шт.

26

86475900

HOSE,76.20 mm ID x 110.00 mm, SAE J20

1шт.

27

86955700

TUBE

BEND

1шт.

28

00134954

HOSE CLAMP

1шт.

29

87219533

PRECLEANER

BRACKET

1шт.
