(A02[38]) - ELEVATOR SLEW MECHANISM, SERIAL # 7659 AND ONWARDS

Запчасти Case IH 7700 (A02[38]) - ELEVATOR SLEW MECHANISM, SERIAL # 7659 AND ONWARDS Mainframe & Functioning Components

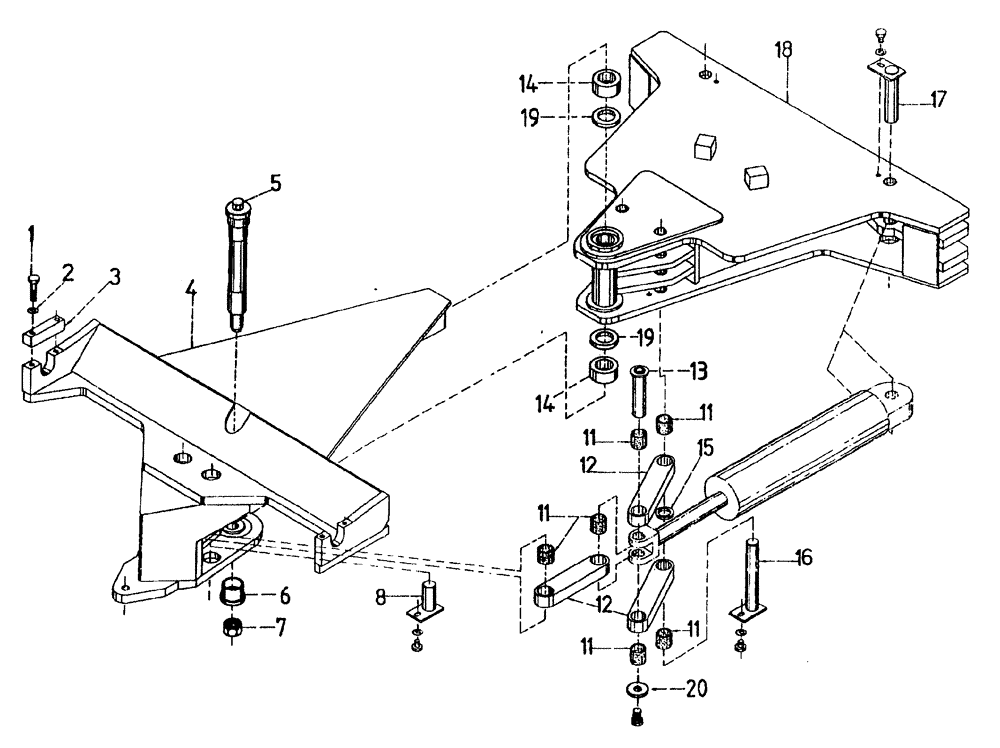

Схема запчастей Case IH 7700 - (A02[38]) - ELEVATOR SLEW MECHANISM, SERIAL # 7659 AND ONWARDS Mainframe & Functioning Components
11
20
17
2
6
12
8
15
13
12
7
5
3
14
11
14
11
19
4
16
18
1
11
19
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00601519

BOLT

4шт.

2

00605829

WASHER

4шт.

3

86725100

RETAINER

2шт.

4

87227990

FRAME ASSY

1шт.

4

00132702

LUBE NIPPLE

grease

1шт.

4

87220215

PIN,31.75mm OD x 80mm L

EXTENSION grease nipple

1шт.

5

87226432

PIN

1шт.

6

87224899

SLEEVE

1шт.

7

00606022

LOCK NUT

1шт.

8

87220215

PIN,31.75mm OD x 80mm L

2шт.

8

00152827

LUBE NIPPLE

grease

2шт.

8

FA112020

BOLT

2шт.

8

WA120000

WASHER

2шт.

8

WB120000

WASHER

2шт.

11

87220207

BUSHING,31.8mm ID x 40.03mm OD x 32mm L

12шт.

12

87220204

CONNECTING LINK

6шт.

13

PIN, see Figure B01 [41]

1шт.

13

FA110025

BOLT

2шт.

13

WB100000

WASHER

2шт.

13

00152827

LUBE NIPPLE

grease

2шт.

14

00141673

BEARING

2шт.

15

87220218

SPACER

2шт.

16

87220216

PIN,31.75mm OD x 213mm L

2шт.

16

00152827

LUBE NIPPLE

grease

2шт.

16

FA112020

BOLT

2шт.

16

WA120000

WASHER

2шт.

16

WB120000

WASHER

2шт.

17

PIN, see Figure B01 [41]

1шт.

17

FA112020

BOLT

2шт.

17

WA120000

WASHER

2шт.

17

WB120000

WASHER

2шт.

17

00152827

LUBE NIPPLE

grease

2шт.

18

87219449

FRAME ASSY

1шт.

19

87227989

RING

wear

2шт.

20

87219460

WASHER,10.5mm ID x 45mm OD x 4mm Thk

PLATE

1шт.
