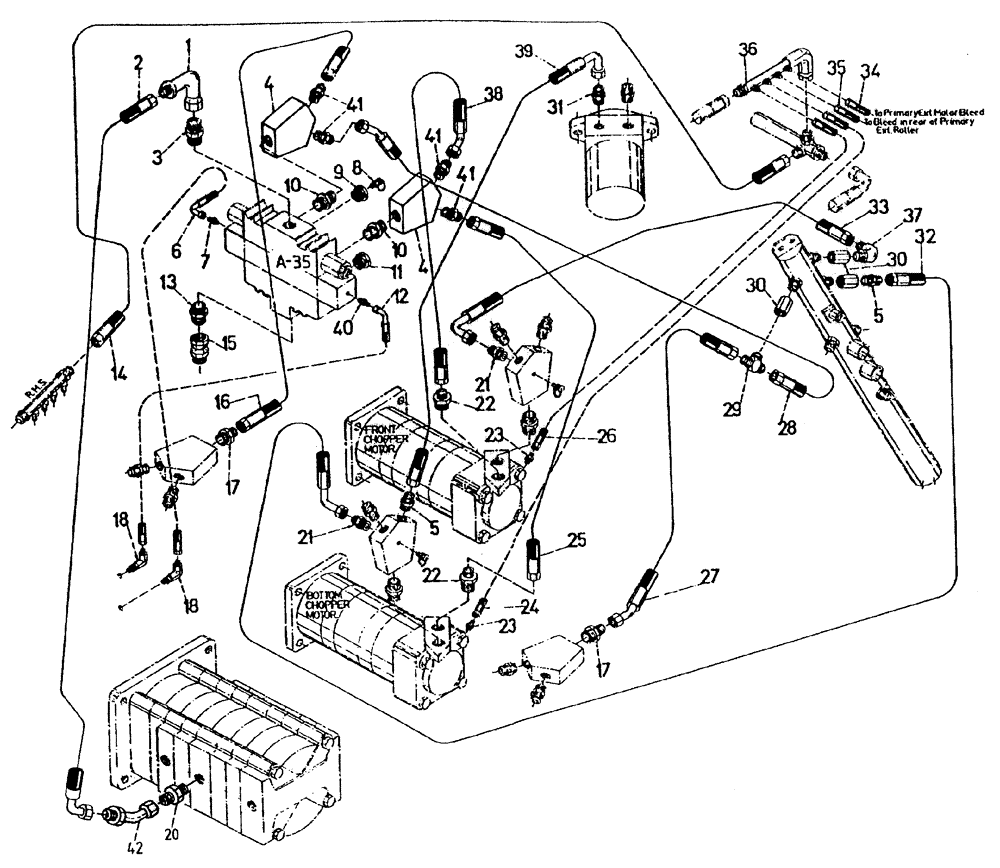

(B05[41]) - HYDRAULIC CIRCUIT, ROTARY CHOPPERS, SERIAL # 7660 AND ONWARDS

Запчасти Case IH 7700 (B05[41]) - HYDRAULIC CIRCUIT, ROTARY CHOPPERS, SERIAL # 7660 AND ONWARDS Hydraulic Components & Circuits

Схема запчастей Case IH 7700 - (B05[41]) - HYDRAULIC CIRCUIT, ROTARY CHOPPERS, SERIAL # 7660 AND ONWARDS Hydraulic Components & Circuits
24
13
41
18
33
5
29
6
22
17
42
39
25
38
14
18
3
26
16
27
10
36
31
11
21
7
41
17
10
32
9
21
23
23
30
12
8
2
35
40
4
41
28
20
4
5
30
37
34
15
22
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00403944

HYD CONNECTOR

ADAPTOR

1шт.

2

87214272

HOSE

HOSE

1шт.

3

00400236

HYD CONNECTOR

NIPPLE

1шт.

4

87227748

JUNCTION BLOCK

Y

2шт.

5

00400231

HYD CONNECTOR

NIPPLE

2шт.

6

86327400

HOSE ASSY.

1шт.

7

00400223

HYD CONNECTOR

NIPPLE

2шт.

8

00404119

POINT

POINT test

1шт.

9

86314724

HYD CONNECTOR

PLUG

1шт.

10

00400274

HYD CONNECTOR

NIPPLE

2шт.

11

00400258

HYD CONNECTOR

PLUG

1шт.

12

82743000

HOSE

HOSE

1шт.

13

00400237

HYD CONNECTOR

NIPPLE

1шт.

14

81681900

HOSE

1шт.

15

87213276

ADAPTER

1шт.

16

81681900

HOSE

1шт.

17

00400233

HYD CONNECTOR

NIPPLE

2шт.

18

00404781

HYD CONNECTOR

FITTING

2шт.

20

00400234

HYD CONNECTOR

NIPPLE

1шт.

21

00400094

HYD CONNECTOR

NIPPLE

2шт.

22

00400233

HYD CONNECTOR

NIPPLE

2шт.

23

00402235

HYD CONNECTOR

NIPPLE

2шт.

24

87221485

HOSE

1шт.

25

81967000

HOSE ASSY.

1шт.

26

82717700

HOSE

1шт.

27

82707700

HOSE

1шт.

28

87229424

HOSE ASSY.

HOSE

1шт.

29

87175300

TEE

1шт.

30

VALVE check, see Figure B04 [37]

1шт.

31

00400228

HYD CONNECTOR

NIPPLE

1шт.

32

86303172

HOSE

1шт.

33

87229429

HOSE

1шт.

34

86493600

HOSE,6.35mm ID x 1420mm L, SAE 100R17

HOSE

1шт.

35

81965400

HOSE

1шт.

36

87220593

TUBE

MANIFOLD

1шт.

37

00400196

HYD CONNECTOR

ELBOW

1шт.

38

87175100

SPARE PART

HOSE

1шт.

39

86306228

HOSE,12.7mm ID x 840mm L, SAE 100R17

HOSE

1шт.

40

87213353

RESTRICTOR

RESTRICTOR nipple

1шт.

41

00400231

HYD CONNECTOR

NIPPLE

4шт.

42

00407240

HYD CONNECTOR

ADAPTOR

1шт.
