(B05[36]) - HYDRAULIC CIRCUIT, SWINGING KNIFE TOP ROLLERS

Запчасти Case IH 7700 (B05[36]) - HYDRAULIC CIRCUIT, SWINGING KNIFE TOP ROLLERS Hydraulic Components & Circuits

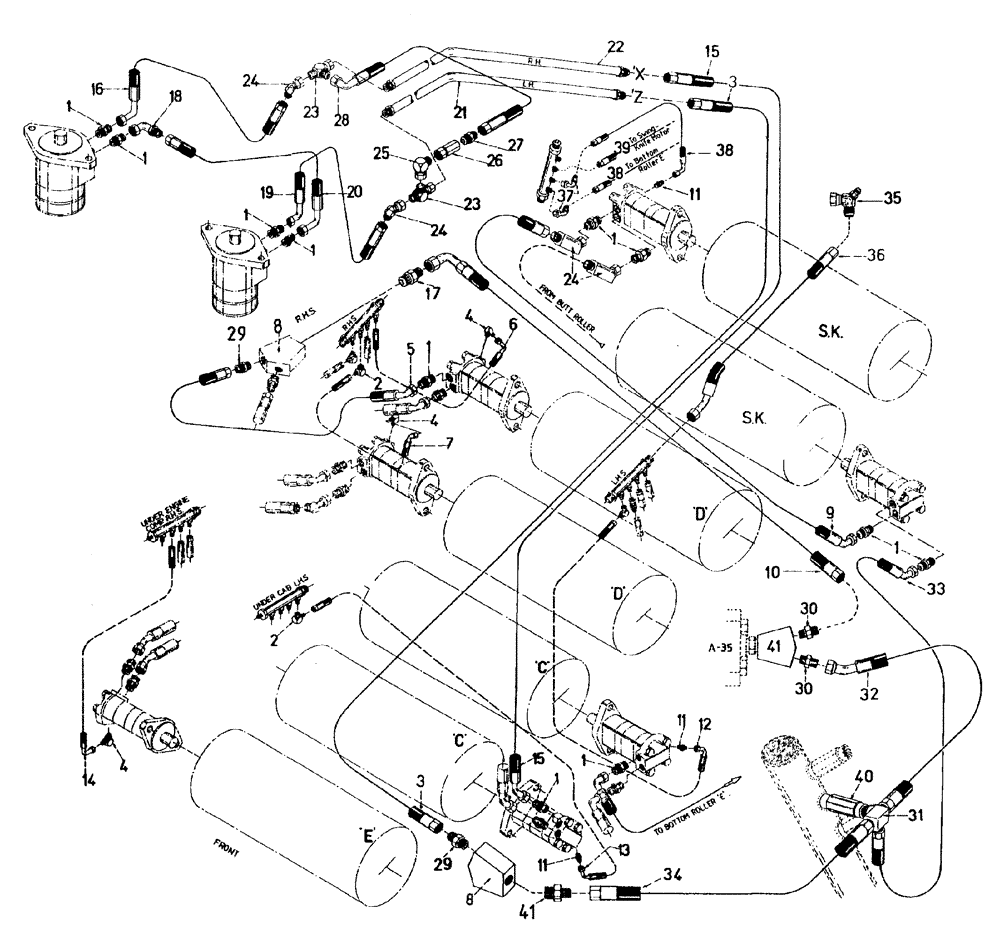

Схема запчастей Case IH 7700 - (B05[36]) - HYDRAULIC CIRCUIT, SWINGING KNIFE TOP ROLLERS Hydraulic Components & Circuits
8
41
1
3
10
1
8
23
21
4
24
16
2
1
39
38
1
33
26
24
4
36
25
1
35
15
41
27
37
38
40
9
13
15
12
1
11
7
32
28
17
29
1
3
24
31
22
5
1
18
11
4
6
11
14
2
30
30
1
20
34
19
23
29
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400227

HYD CONNECTOR

NIPPLE

8шт.

2

00402879

HYD CONNECTOR

ELBOW

3шт.

3

86837900

HOSE

HOSE

1шт.

4

00405242

HYD CONNECTOR

ELBOW

3шт.

5

87172700

HOSE ASSY.

1шт.

6

82704900

HOSE,6.35mm ID x 530mm L, SAE 100R17

1шт.

7

82712000

HOSE

1шт.

8

87227748

JUNCTION BLOCK

Y

2шт.

9

86308195

HOSE

HOSE

1шт.

10

86313756

HOSE

1шт.

11

00402235

HYD CONNECTOR

NIPPLE

3шт.

12

87217247

HOSE

HOSE

1шт.

13

86310824

HOSE

1шт.

14

86306891

HOSE ASSY.

HOSE

1шт.

15

87172600

HOSE

HOSE

1шт.

16

87175700

HOSE

HOSE

1шт.

17

00400173

HYD CONNECTOR

NIPPLE

1шт.

18

00407516

HYD CONNECTOR

BEND

1шт.

19

86310715

HOSE ASSY.

1шт.

20

87067400

HOSE ASSY.

1шт.

21

86989700

TUBE

1шт.

22

87213943

TUBE

1шт.

23

00404679

TEE

2шт.

24

00404511

HYD CONNECTOR

ADAPTOR

2шт.

25

86312389

HYD CONNECTOR

ELBOW

1шт.

26

VALVE check, see Figure B04 [36]

1шт.

27

00400166

HYD CONNECTOR

NIPPLE

1шт.

28

83129700

HOSE

HOSE

1шт.

29

00400230

HYD CONNECTOR

NIPPLE

2шт.

30

00401668

HYD CONNECTOR

NIPPLE

2шт.

31

87223140

TEE

1шт.

32

82707700

HOSE

1шт.

33

87172700

HOSE ASSY.

1шт.

34

86308355

HOSE

HOSE

1шт.

35

87213473

ELBOW

1шт.

36

86311188

HOSE ASSY.

1шт.

37

00402879

HYD CONNECTOR

ELBOW

2шт.

38

82713200

HOSE

2шт.

39

86493600

HOSE,6.35mm ID x 1420mm L, SAE 100R17

HOSE

1шт.

40

VALVE check, see Figure B04 [37]

1шт.

41

00400233

HYD CONNECTOR

NIPPLE

1шт.
