(B05[10]) - HYDRAULIC SUCTION LINES

Запчасти Case IH 7700 (B05[10]) - HYDRAULIC SUCTION LINES Hydraulic Components & Circuits

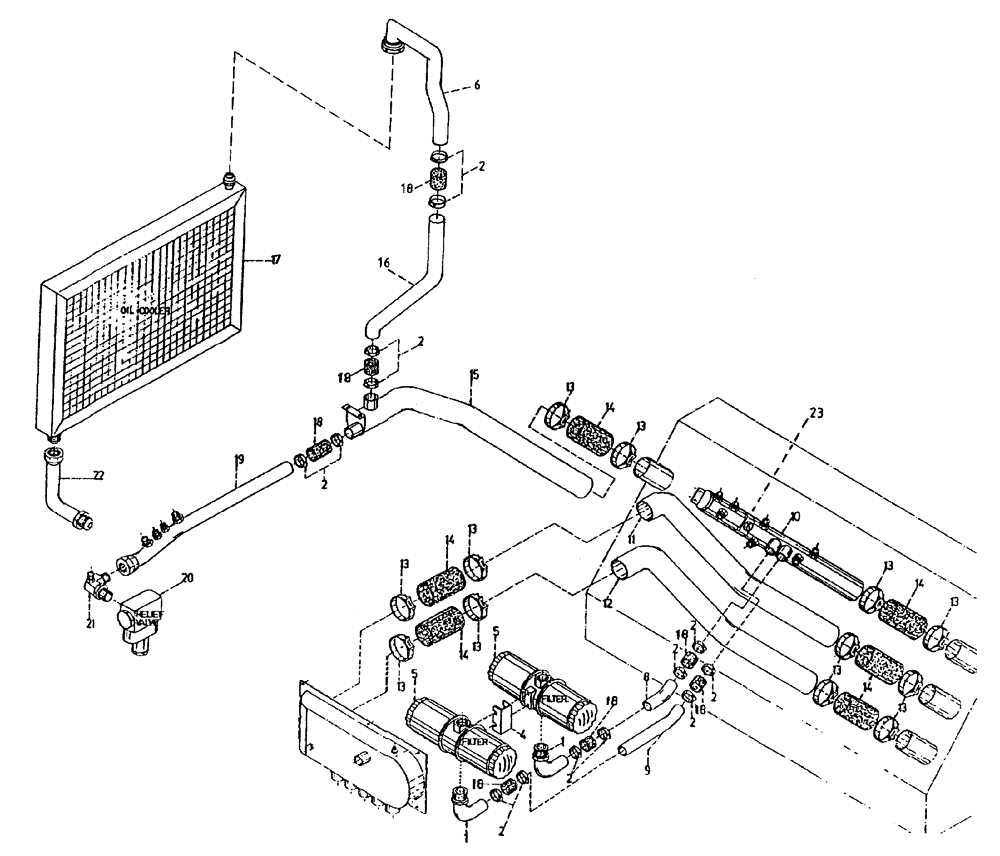

Схема запчастей Case IH 7700 - (B05[10]) - HYDRAULIC SUCTION LINES Hydraulic Components & Circuits
21
17
18
11
2
14
19
9
18
23
16
1
2
18
13
18
5
2
14
2
8
13
13
2
18
6
5
12
18
18
13
14
20
13
13
10
2
13
13
22
4
14
14
2
1
13
2
13
2
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86997700

TUBE,1.50 mm DIA

2шт.

2

00152128

HOSE CLAMP

12шт.

4

87220248

MOUNTING PARTS

MOUNT

1шт.

5

FILTER, see Figure B06 [01]

1шт.

6

87223554

TUBE

1шт.

8

87221414

TUBE,1.50" OD

1шт.

9

87221413

TUBE

1шт.

10

87219476

MANIFOLD

MANIFOLD

1шт.

11

87157000

TUBE

1шт.

12

86766001

TUBE

TUBE

1шт.

13

00135785

HOSE CLAMP

12шт.

14

86475800

HOSE,76.20 mm ID x 150.00 mm

6шт.

15

86995100

PANEL

MANIFOLD

1шт.

16

87223581

TUBE

TUBE

1шт.

17

00407922

ASSEMBLY

COOLER

1шт.

18

86312272

HOSE,38.10 mm ID x 110.00 mm

6шт.

19

86994800

TUBE,38.10 mm OD x 612, 38 mm L

MANIFOLD

1шт.

20

VALVE relief, see Figure B04 [41]

1шт.

21

86310816

HYD CONNECTOR

ELBOW special

1шт.

22

87005200

HYD CONNECTOR,1.50" OD

TUBE

1шт.

23

CARTRIDGE

1шт.

Refer Page B04.42

1шт.
