(B05-80) - HYDRAULIC CIRCUIT, TOPPER, FLORIDA OPTION

Запчасти Case IH 7700 (B05-80) - HYDRAULIC CIRCUIT, TOPPER, FLORIDA OPTION Hydraulic Components & Circuits

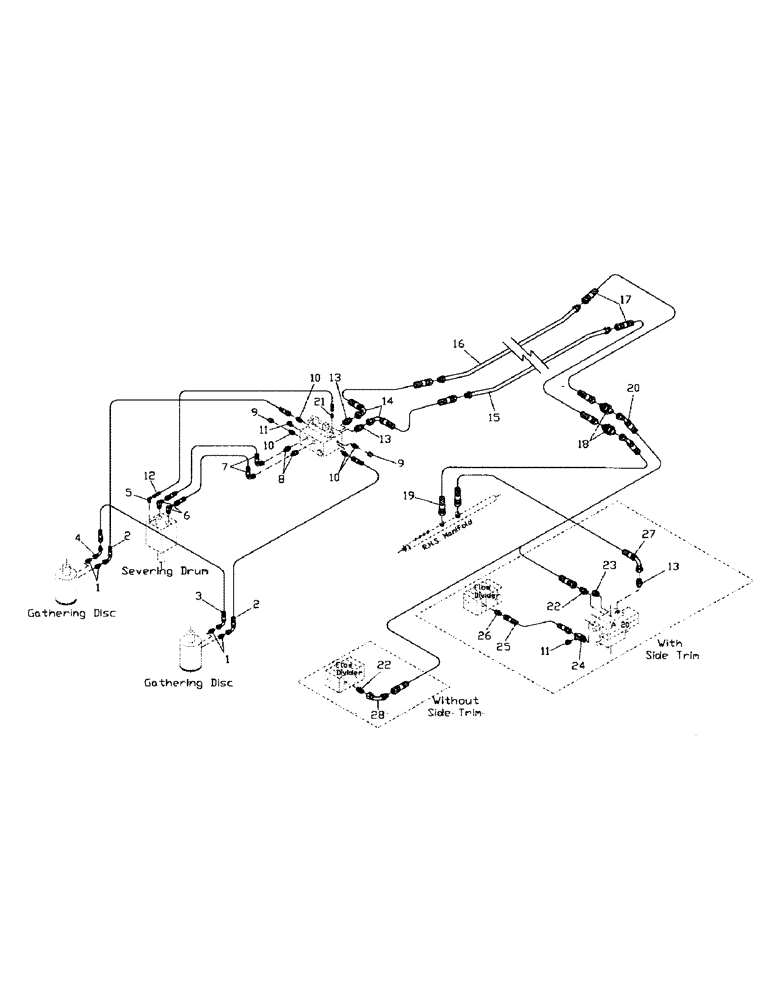

Схема запчастей Case IH 7700 - (B05-80) - HYDRAULIC CIRCUIT, TOPPER, FLORIDA OPTION Hydraulic Components & Circuits
13
28
17
23
9
21
2
27
26
22
9
20
24
16
11
1
10
22
13
25
1
6
10
4
18
7
11
15
14
8
2
19
3
10
12
5
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400228

HYD CONNECTOR

NIPPLE

4шт.

2

83126100

HOSE,12.7mm ID x 1300mm L, SAE 100R16

2шт.

3

83129800

PIPE FITTING

HOSE

1шт.

4

00407516

HYD CONNECTOR

BEND

1шт.

5

00405242

HYD CONNECTOR

ELBOW

1шт.

6

00400242

HYD CONNECTOR

ELBOW

2шт.

7

82721500

HOSE

2шт.

8

00400230

HYD CONNECTOR

NIPPLE

2шт.

9

00400144

HYD CONNECTOR

CAP

2шт.

10

00400226

HYD CONNECTOR

NIPPLE

4шт.

11

00405498

SCREW ON COUPLING

TEST POINT

2шт.

12

87229622

HOSE ASSY.

HOSE

1шт.

13

00400234

HYD CONNECTOR

NIPPLE

3шт.

14

87239454

HOSE

2шт.

15

87238279

TUBE,1" OD

1шт.

16

87238281

TUBE,1" OD

1шт.

17

82736400

HOSE

2шт.

18

00400067

HYD CONNECTOR

NIPPLE

2шт.

19

87247510

HOSE

1шт.

20

87247509

HOSE

1шт.

21

00400223

HYD CONNECTOR

NIPPLE

1шт.

22

00400232

HYD CONNECTOR

NIPPLE

1шт.

23

00400258

HYD CONNECTOR

PLUG

1шт.

24

00408647

TEE

1шт.

25

87219032

HOSE

1шт.

26

00400231

HYD CONNECTOR

NIPPLE

1шт.

27

87066900

HOSE

1шт.

28

00403944

HYD CONNECTOR

BEND

1шт.
