(A05-00) - CABIN, DOORS, GLASS, RUBBER, MOUNTS

Запчасти Case IH 7700 (A05-00) - CABIN, DOORS, GLASS, RUBBER, MOUNTS Mainframe & Functioning Components

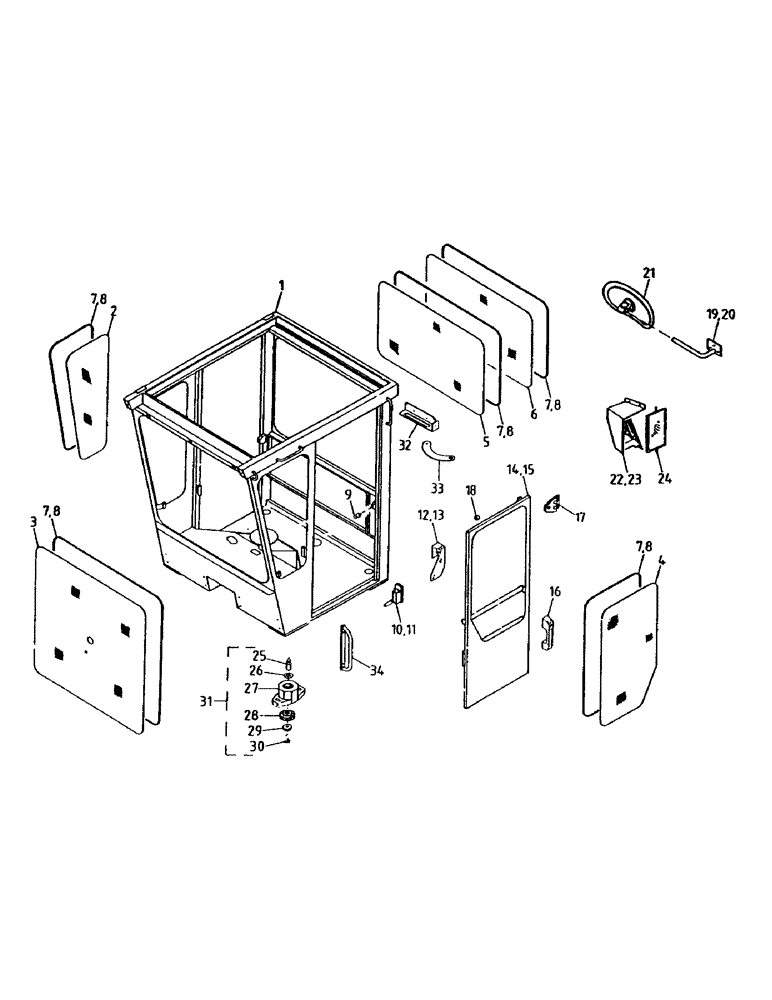

Схема запчастей Case IH 7700 - (A05-00) - CABIN, DOORS, GLASS, RUBBER, MOUNTS Mainframe & Functioning Components
8
25
14
22
15
18
5
20
4
24
8
26
7
1
9
7
31
8
21
17
23
28
10
32
27
30
16
7
19
13
7
3
29
8
33
2
6
11
7
12
34
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87246288

CAB

FRAME

1шт.

2

87237877

GLASS

GLASS

2шт.

3

87237875

WINDSHIELD

GLASS

1шт.

4

87132400

CAB GLASS

GLASS

2шт.

5

87237883

WINDSHIELD

GLASS (Inside)

1шт.

6

87132300

CAB GLASS

GLASS (Outside)

1шт.

7

00131730

SEALING STRIP

LOCK

1шт.

8

00134800

RUBBER

1шт.

9

00181042

ADAPTER

BOLT

2шт.

10

00181040

LATCH

(LH)

1шт.

11

00181039

LATCH

(RH)

1шт.

12

87240012

PLATE

MOUNT (LH)

1шт.

13

87240024

PLATE

MOUNT (RH)

1шт.

14

87247344

DOOR ASSY.

DOOR (LH)

1шт.

15

87246297

DOOR

(RH)

1шт.

16

00181041

HANDLE

2шт.

17

00181843

HINGE

4шт.

17

FD108020

SCREW,Flat Hd, Csk, M8 x 1.25 x 20mm

12шт.

18

87246882

STOP

1шт.

19

87237903

MOUNTING PARTS

MOUNT (LH)

1шт.

20

87237902

MOUNTING PARTS

MOUNT (RH)

1шт.

21

00180942

MIRROR

2шт.

22

87214366

MOUNTING PARTS

MOUNT (LH)

1шт.

23

87219271

MOUNTING PARTS

MOUNT (RH)

1шт.

24

00137243

MIRROR

2шт.

25

87217398

PIN

4шт.

26

87217400

WASHER

4шт.

27

87217410

HOUSING

4шт.

28

87217403

DISC

4шт.

29

87217402

WASHER

4шт.

30

00606755

BOLT

4шт.

31

87217405

RUBBER MOUNTING,86mm OD x 83mm L

CABIN MOUNT ASSEMBLY

1шт.

32

87247343

STOP

SLIDE

1шт.

33

87247340

LINK

1шт.

33

87247341

BUSHING,8mm ID x 19mm OD x mm L

BUSH

2шт.

33

FA108025

BOLT

1шт.

33

87247342

SPECIAL WASHER

WASHER

2шт.

33

FD108025

SCREW,Flat Hd, Csk, M8 x 1.25 x 25mm

1шт.

33

NC108000

NUT

NUT

2шт.

34

00181868

HANDLE

1шт.
