Запчасти Case IH 7700 (A04-75) - FULL TRACK, 7700, FLORIDA OPTION Mainframe & Functioning Components

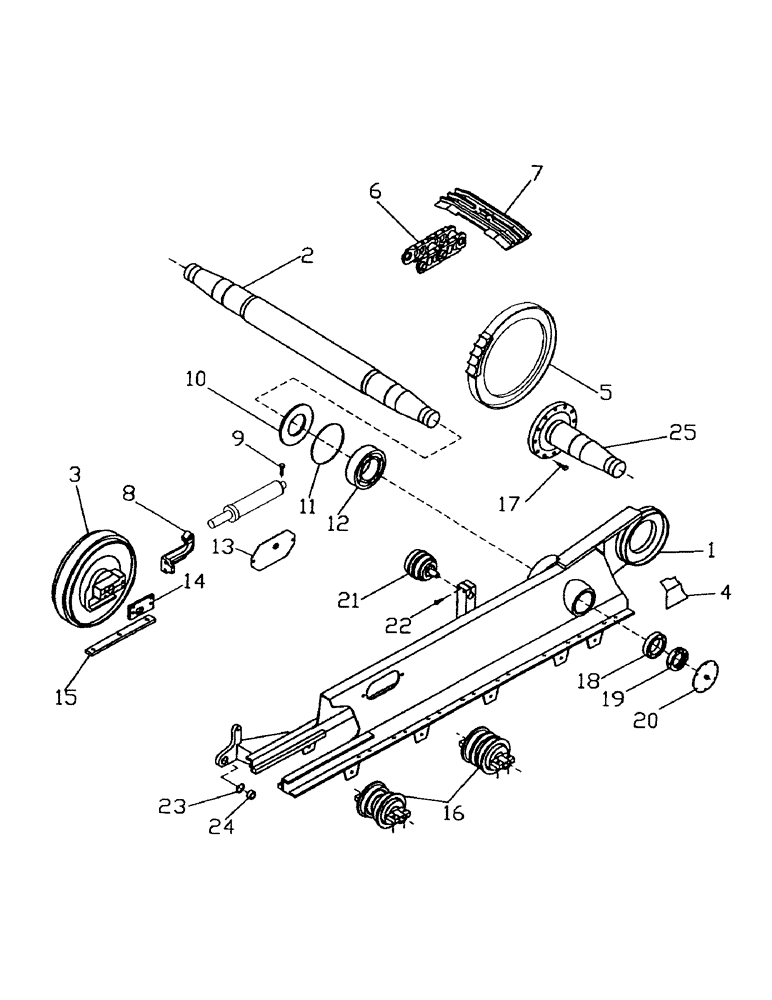

Схема запчастей Case IH 7700 - (A04-75) - FULL TRACK, 7700, FLORIDA OPTION Mainframe & Functioning Components
20
16
10
1
19
21
11
3
15
4
6
2
7
22
25
18
12
17
8
14
5
24
23
9
13

Артикул

Название

Примечание

Количество

1

87237322

CHASSIS

FRAME (LH)

1шт.

1

87237323

CHASSIS

FRAME (RH)

1шт.

2

87230477

AXLE DIFFERENTIAL

CROSS BEAM

1шт.

3

FRONT TRACK IDLER (Refer Page A04-60-A)

1шт.

4

87217925

GUARD

COVER (LH)

1шт.

4

87217926

GUARD

COVER (RH)

1шт.

5

87110500

SPROCKET ASSY.

SPROCKET (Welded Assembly)

2шт.

5

87223451

SPROCKET ASSY.

SPROCKET RING

2шт.

5

87110600

PLATE

CENTRE PLATE

2шт.

6

00139539

TRACK CHAIN

CHAIN

2шт.

7

87249349

TRACK PLATE

GROUSER (16") (Bent)

94шт.

7

87249350

TRACK PLATE

GROUSER (16") (Bent Master)

2шт.

7

87219788

TRACK PLATE

GROUSER (18") (Bent)

94шт.

7

87220831

TRACK PLATE

GROUSER (18") (Bent Master)

2шт.

7

87222832

TRACK PLATE

GROUSER (20") (Bent)

94шт.

7

87226416

TRACK PLATE

GROUSER (20") (Bent Master)

2шт.

8

00131447

SUPPORTING ARM

ARM

4шт.

8

00135808

BOLT

4шт.

9

00135809

BOLT

2шт.

10

87102000

PLATE

SEAL PLATE

2шт.

11

00100074

O-RING

2шт.

12

00146531

BEARING

2шт.

13

87238445

COVER ASSY

COVER

2шт.

14

87229548

RETAINING PLATE

PLATE

4шт.

15

87226275

WEAR STRIP

4шт.

15

FD108050

SCREW,Flat Hd, Csk, M8 x 1.25 x 50mm

12шт.

15

NC108000

NUT

NUT

12шт.

16

TRACK ROLLER (Refer Page A04-50-A)

1шт.

17

FM120070

BOLT

24шт.

17

WA200000

WASHER

24шт.

18

00146556

BEARING

2шт.

19

86681200

LOCK NUT

2шт.

20

87242108

COVER

2шт.

20

00601499

BOLT

6шт.

21

TRACK IDLER ROLLER (Refer Page A04-55-A)

1шт.

22

00601535

BOLT

4шт.

23

CI042000

CIRCLIP

2шт.

24

00141584

BEARING

2шт.

25

87244481

STUB AXLE/STEERING S

STUB (Cranked Axle)

2шт.

Выбрано товаров: 39
