(A03-47) - ELEVATOR, SERIAL NUMBER 8553/8554, FLORIDA OPTION

Запчасти Case IH 7700 (A03-47) - ELEVATOR, SERIAL NUMBER 8553/8554, FLORIDA OPTION Mainframe & Functioning Components

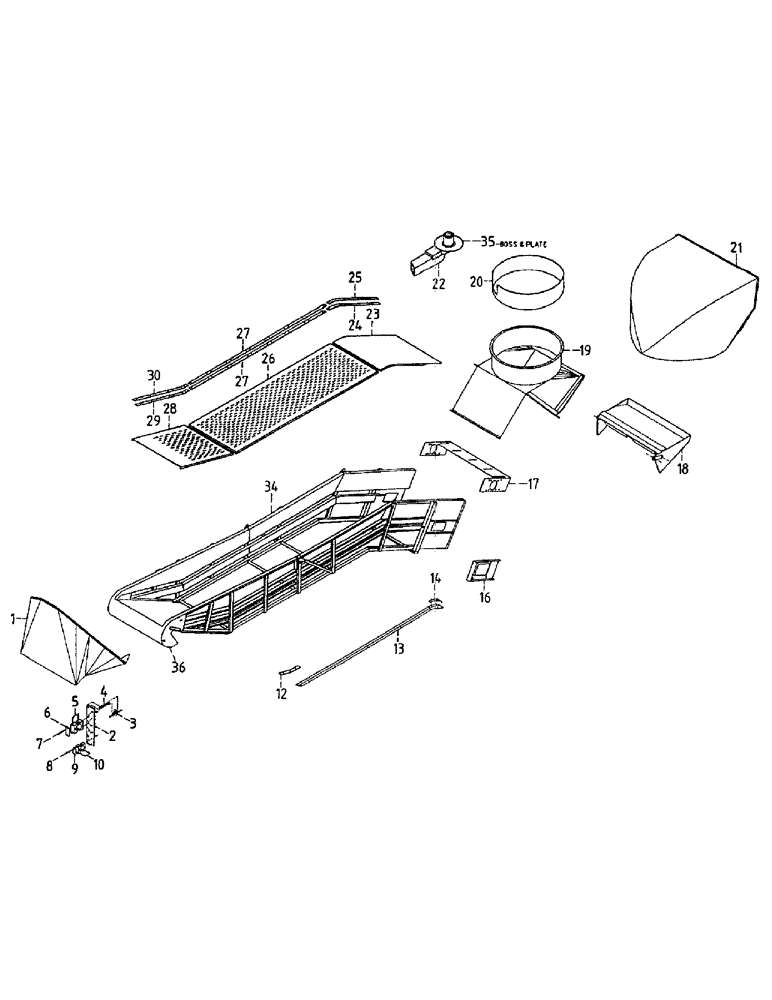

Схема запчастей Case IH 7700 - (A03-47) - ELEVATOR, SERIAL NUMBER 8553/8554, FLORIDA OPTION Mainframe & Functioning Components
36
3
27
34
5
17
16
26
35
1
19
4
7
13
20
6
14
8
25
29
23
2
9
28
18
12
30
27
10
22
24
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87219605

FRAME

BOWL

1шт.

2

87229432

MOUNTING PARTS

MOUNT

1шт.

3

87229446

MOUNTING PARTS

MOUNT

1шт.

4

79GD0671

SPRING

1шт.

5

00408313

CLAMP

3шт.

6

00408315

COVER PLATE

COVER

3шт.

7

FA106070

BOLT

6шт.

7

NC106000

LOCK NUT

NUT

6шт.

8

FA106060

BOLT

4шт.

8

NC106000

LOCK NUT

NUT

4шт.

9

00408316

COVER PLATE

COVER

2шт.

10

00408314

CLAMP

2шт.

12

86906900

WEAR STRIP

2шт.

12

00605397

SCREW

4шт.

12

00605827

WASHER

4шт.

12

00605795

NUT

4шт.

13

86925600

WEAR STRIP

(LH)

1шт.

13

86925700

WEAR STRIP

(RH)

1шт.

13

00605397

SCREW

4шт.

13

00605827

WASHER

4шт.

13

00605795

NUT

4шт.

14

87059500

MOUNTING PARTS

WEAR STRIP

2шт.

14

00605397

SCREW

4шт.

14

00605827

WASHER

4шт.

14

00605795

NUT

4шт.

16

87214036

PLATE

DOUBLER PLATE

2шт.

16

87214043

BOLT,5/8" x 200mm, Grade 8

SCREW

2шт.

17

87213341

FLOOR

ADJUSTABLE FLOOR

1шт.

17

00601501

BOLT

8шт.

17

00605397

SCREW

BOLT

3шт.

17

00605829

WASHER

8шт.

18

86935900

FLAP

BIN FLAP

1шт.

18

86937500

ROD,12mm OD x 1032mm L

1шт.

18

00607117

PIN

1шт.

18

00605810

WASHER

1шт.

19

87213510

HOOD

EXTRACTOR

1шт.

19

87237362

PIN,25mm OD x 75mm L

1шт.

19

00605858

PIN

1шт.

19

00605499

SCREW

12шт.

19

00605827

WASHER

12шт.

19

00605808

WASHER

12шт.

19

00605811

WASHER

4шт.

19

00605795

NUT

4шт.

20

86931100

RING

1шт.

21

87241416

HOOD

1шт.

21

00601499

BOLT

10шт.

21

00605827

WASHER

10шт.

21

00605795

NUT

10шт.

22

86931700

ARM ASSY.

ARM

1шт.

23

86714400

FLOOR

(UPPER)

1шт.

23

00601495

BOLT

6шт.

23

00605827

WASHER

6шт.

23

00606146

WASHER

6шт.

23

00605795

NUT

6шт.

24

87139500

WEAR STRIP

2шт.

24

00605397

SCREW

6шт.

24

00605827

WASHER

6шт.

24

00605795

NUT

6шт.

25

87140200

WEAR STRIP

2шт.

25

00605397

SCREW

6шт.

25

00605827

WASHER

6шт.

25

00605795

NUT

6шт.

26

87214057

FLOOR

(MIDDLE)

1шт.

26

00601495

BOLT

12шт.

26

00605827

WASHER

12шт.

26

00606146

WASHER

12шт.

26

00605795

NUT

12шт.

27

87214067

WEAR STRIP

4шт.

27

00605397

SCREW

28шт.

27

00605827

WASHER

28шт.

27

00605795

NUT

28шт.

28

87224533

FLOOR

(LOWER)

1шт.

28

00601495

BOLT

12шт.

28

00605827

WASHER

12шт.

28

00606146

WASHER

12шт.

28

00605795

NUT

12шт.

29

87224481

WEAR STRIP

2шт.

29

00605397

SCREW

8шт.

29

00605827

WASHER

8шт.

29

00605795

NUT

8шт.

30

87217663

WEAR STRIP

2шт.

30

00605397

SCREW

8шт.

30

00605827

WASHER

8шт.

30

00605795

NUT

8шт.

34

86923200

ELEVATOR

(SERIAL #8553/8554)

1шт.

35

86731300

BOSS

and PLATE

1шт.

36

86709200

BOOT

1шт.

37

86925000

KIT

ASSEMBLY

1шт.
