Запчасти Case IH 7700 (A02-30) - GEARBOX, LEG BASECUTTER Mainframe & Functioning Components

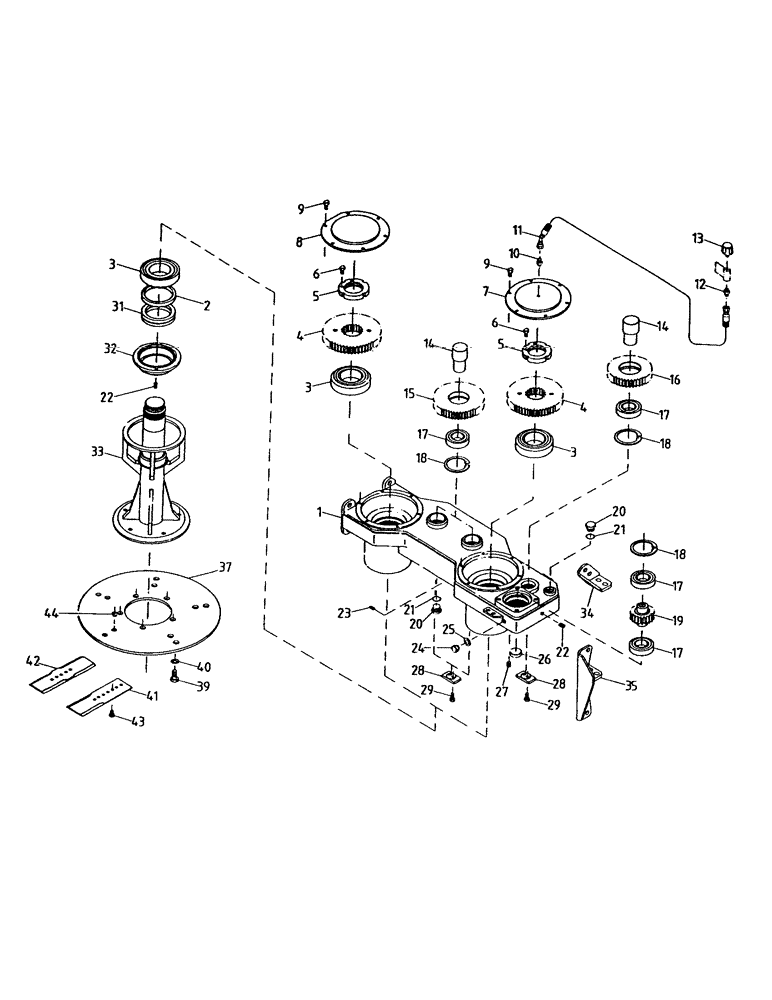

Схема запчастей Case IH 7700 - (A02-30) - GEARBOX, LEG BASECUTTER Mainframe & Functioning Components
34
27
3
10
31
25
14
17
1
8
24
5
21
14
42
29
16
29
9
6
6
17
21
17
2
19
22
4
43
5
4
26
44
39
20
13
33
20
37
41
18
18
23
15
28
9
17
28
11
12
18
32
3
22
3
7
35
40

Артикул

Название

Примечание

Количество

1

87246239

GEARBOX

1шт.

2

87240136

INSERT

2шт.

3

00146616

BEARING

4шт.

4

87223442

GEAR

(53 Tooth)

2шт.

5

83001500

LOCK NUT

LOCKNUT

2шт.

6

00601495

BOLT

4шт.

7

87223567

COVER PLATE

COVER

1шт.

8

87223566

COVER PLATE

COVER

1шт.

9

FA110025

BOLT

12шт.

10

00400160

HYD CONNECTOR

NIPPLE

1шт.

11

87229285

HOSE

HYDRAULIC HOSE

1шт.

12

00400162

HYD CONNECTOR

NIPPLE

1шт.

13

00407924

FILLER CAP

BREATHER

1шт.

14

87223565

PIN,45mm OD x 110.5mm L

3шт.

15

87191200

IDLER GEAR

GEAR (52 Tooth)

2шт.

16

87191100

IDLER GEAR

GEAR (41 Tooth)

1шт.

17

00140427

BEARING

5шт.

18

CI100000

CIRCLIP

4шт.

19

87223444

GEAR

(20 Tooth)

1шт.

20

86377100

PLUG

2шт.

21

00100021

O-RING

2шт.

22

00605618

PLUG

3шт.

23

00154525

PLUG

2шт.

24

00400106

HYD CONNECTOR

PLUG

1шт.

25

00133193

WASHER

1шт.

26

00132515

PLUG

1шт.

27

00605619

PLUG

2шт.

28

87213745

PLATE

RETAINER PLATE

3шт.

29

FA110025

BOLT

6шт.

31

00100819

OIL SEAL

SEAL

2шт.

32

87240137

SEAL

HOUSING

2шт.

33

87240210

DRIVEN SHAFT

BASECUTTER LEG

2шт.

34

87246231

MOUNTING PARTS

MOUNT (REAR)

1шт.

35

87246235

MOUNTING PARTS

MOUNT (FRONT)

1шт.

37

87239448

DISC

2шт.

39

FA116035

BOLT

10шт.

40

WB160000

SPRING WASHER

WASHER

10шт.

41

86902700

BLADE,265mm L x 90mm W x 4mm Thk

(Standard)

1шт.

42

87229168

BLADE

(Double Edged)

1шт.

43

00606755

BOLT

1шт.

44

00608180

NUT

1шт.

45

87246240

GEARBOX

ASSEMBLY (Includes Items 1-33)

1шт.

Выбрано товаров: 42
