(C03-05) - AUXILIARY FUEL TANK (FLORIDA OPTION)

Запчасти Case IH 7700 (C03-05) - AUXILIARY FUEL TANK (FLORIDA OPTION) Engine & Engine Attachments

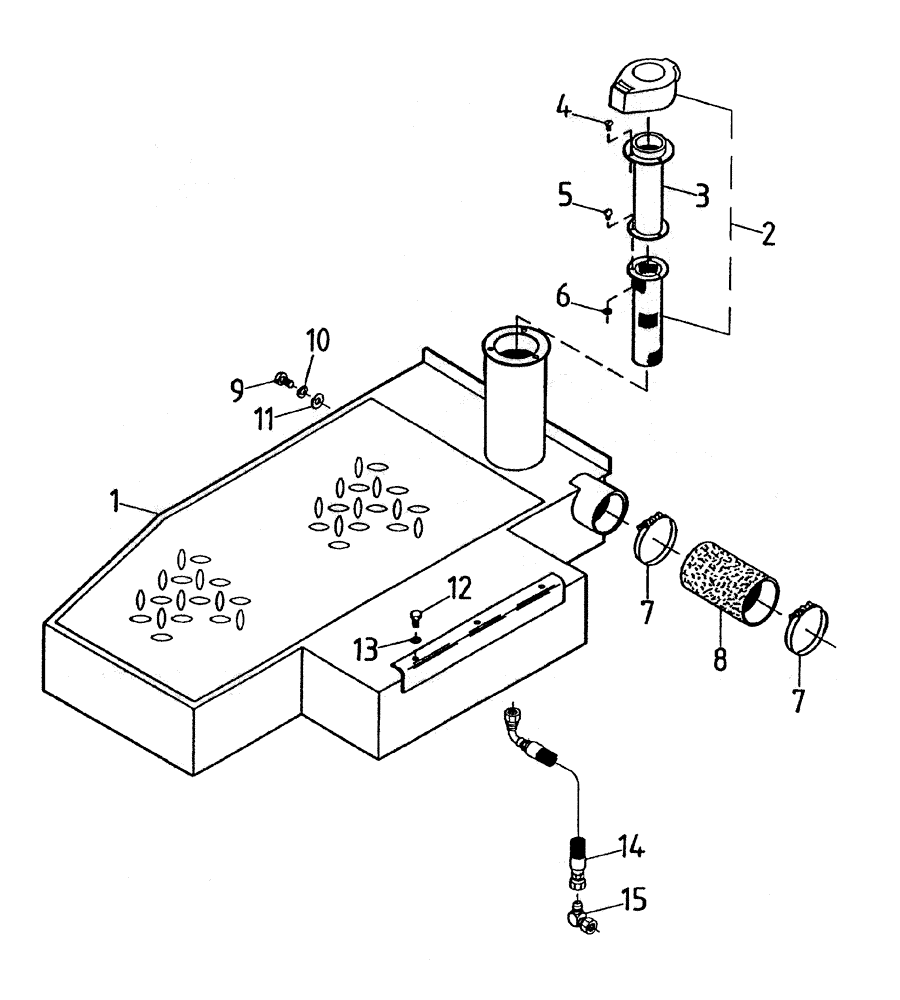

Схема запчастей Case IH 7700 - (C03-05) - AUXILIARY FUEL TANK (FLORIDA OPTION) Engine & Engine Attachments
2
12
15
1
4
6
7
11
7
13
5
8
9
3
14
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87234304

FUEL TANK

TANK

1шт.

2

00408555

FILLER CAP

1шт.

3

87231648

EXTENSION

EXTENSION

1шт.

4

00605328

SCREW

6шт.

5

00606164

ASSEMBLY

BOLT

3шт.

6

00602910

NUT

3шт.

7

00135785

HOSE CLAMP

2шт.

8

86475800

HOSE,76.20 mm ID x 150.00 mm

1шт.

9

FM112020

BOLT

5шт.

10

WB120000

WASHER

5шт.

11

WA120000

WASHER

5шт.

12

FM110020

BOLT

3шт.

13

WB100000

WASHER

3шт.

14

82759100

HOSE

1шт.

15

00400221

HYD CONNECTOR

ELBOW

1шт.
