(C02-30) - REMOTE OIL COOLER (L10) (FLORIDA OPTION)

Запчасти Case IH 7700 (C02-30) - REMOTE OIL COOLER (L10) (FLORIDA OPTION) Engine & Engine Attachments

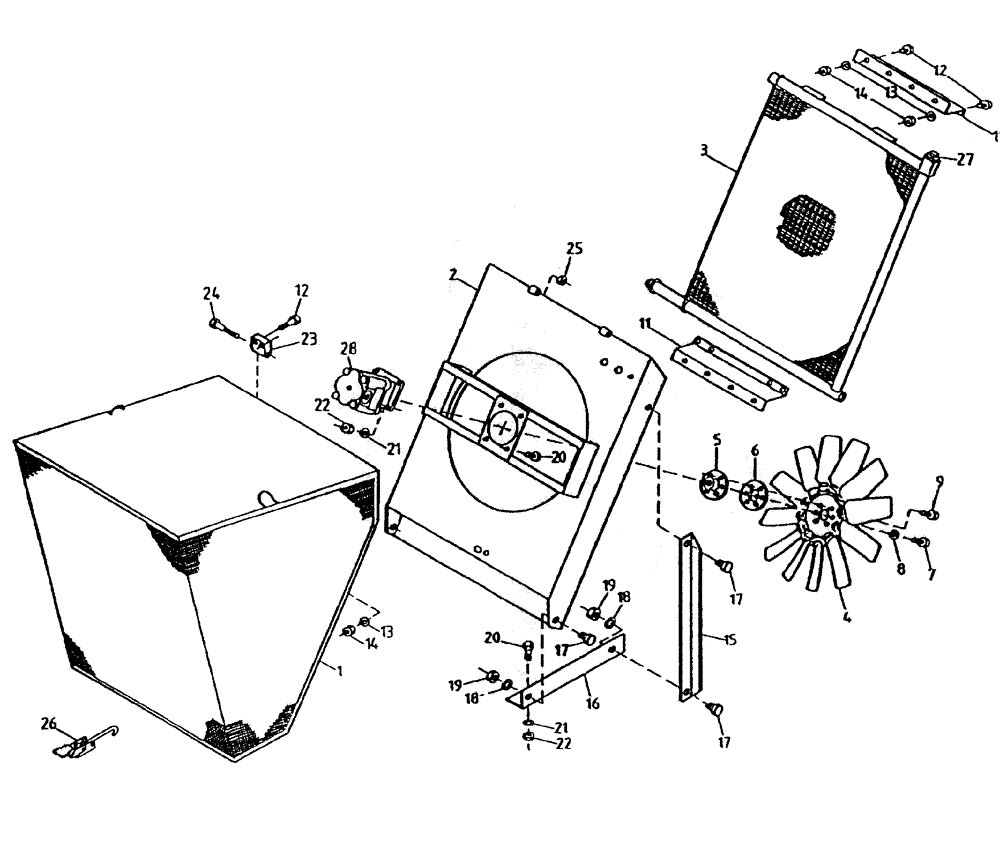

Схема запчастей Case IH 7700 - (C02-30) - REMOTE OIL COOLER (L10) (FLORIDA OPTION) Engine & Engine Attachments
13
17
21
18
19
13
8
6
21
28
20
27
20
18
14
17
1
9
24
12
22
3
11
26
4
11
5
17
12
25
19
16
2
14
7
15
23
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87237476

SCREEN

1шт.

2

87231738

OIL COOLER

OIL COOLER ASSEMBLY

1шт.

3

00180536

COOLER

oil

1шт.

4

87218864

FAN

1шт.

00138782

FAN

BLADE SUIT 87218864 FAN ASSY

1шт.

5

87221347

FLANGE ASSY

drive

1шт.

6

87231787

FAN

KEEPER PLATE

1шт.

7

00601582

BOLT

1шт.

8

00605827

WASHER

1шт.

9

FA110040

BOLT

6шт.

11

87231788

MOUNT PLATE

2шт.

12

FA110025

BOLT

20шт.

13

WB100000

WASHER

20шт.

14

NA110000

NUT

20шт.

15

87231759

ANGLE

VERTICAL MOUNT

2шт.

16

87231760

ANGLE

MOUNT (LH)

1шт.

16

87231761

ANGLE

MOUNT (RH)

1шт.

17

FA116035

BOLT

6шт.

18

WB160000

SPRING WASHER

6шт.

19

NA116000

NUT

6шт.

20

FA112035

BOLT

8шт.

21

WA120000

WASHER

8шт.

22

NA112000

NUT

8шт.

23

87229919

LUG

HINGE

2шт.

24

00607849

BOLT

2шт.

25

00605998

LOCK NUT

2шт.

26

00608187

LATCH ASSY.

1шт.

27

00408552

THERMOSTAT

THERMOSTAT

1шт.

28

HYDRAULIC MOTOR (Refer Figure B02-52)

1шт.
