(A03-40) - ELEVATOR DRIVE, SERIAL #7729 TO 7771 INCLUSIVE

Запчасти Case IH 7700 (A03-40) - ELEVATOR DRIVE, SERIAL #7729 TO 7771 INCLUSIVE Mainframe & Functioning Components

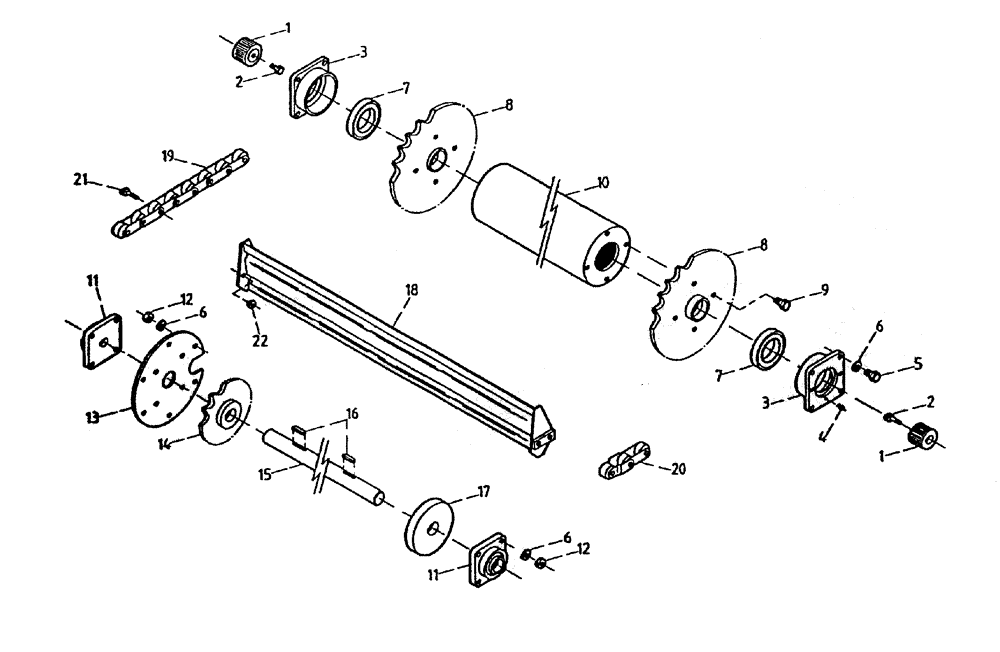

Схема запчастей Case IH 7700 - (A03-40) - ELEVATOR DRIVE, SERIAL #7729 TO 7771 INCLUSIVE Mainframe & Functioning Components
1
17
20
12
5
3
2
16
2
18
11
21
8
14
6
11
12
6
13
15
19
4
1
3
7
8
10
22
9
7
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87186801

SPLINED COUPLING

2шт.

2

00601493

BOLT

2шт.

3

87213269

HOUSING, BEARING,68 mm ID x 120 mm OD x 35, 12 mm

2шт.

4

00132752

LUBE NIPPLE

grease

2шт.

5

00606755

BOLT

8шт.

6

00605829

WASHER

16шт.

7

00144060

BALL BEARING

2шт.

8

87213240

SHAFT ASSY.

SPROCKET

2шт.

9

00601501

BOLT

8шт.

10

87213267

ROLLER,150mm OD x 892mm L

1шт.

11

00140825

BEARING

2шт.

12

00605797

NUT

8шт.

13

87220385

PLATE

bearing

1шт.

14

86719800

SPROCKET ASSY.

1шт.

15

86719700

SHAFT

TAIL

1шт.

16

83061800

SPARE PART

2шт.

17

86719900

SPROCKET ASSY.

IDLER

1шт.

18

87229517

ASSEMBLY

FLIGHT (standard elevator)

20шт.

18

87229517

ASSEMBLY

FLIGHT (extended elevator)

21шт.

19

86734900

ELEVATOR CHAIN

(standard elevator)

2шт.

19

87058600

ASSEMBLY

CHAIN (extended elevator)

2шт.

20

00700162

CONNECTING LINK

half

1шт.

21

00601606

BOLT

84шт.

22

00606013

LOCK NUT

84шт.
