(A03-35) - ELEVATOR SLEW MECHANISM

Запчасти Case IH 7700 (A03-35) - ELEVATOR SLEW MECHANISM Mainframe & Functioning Components

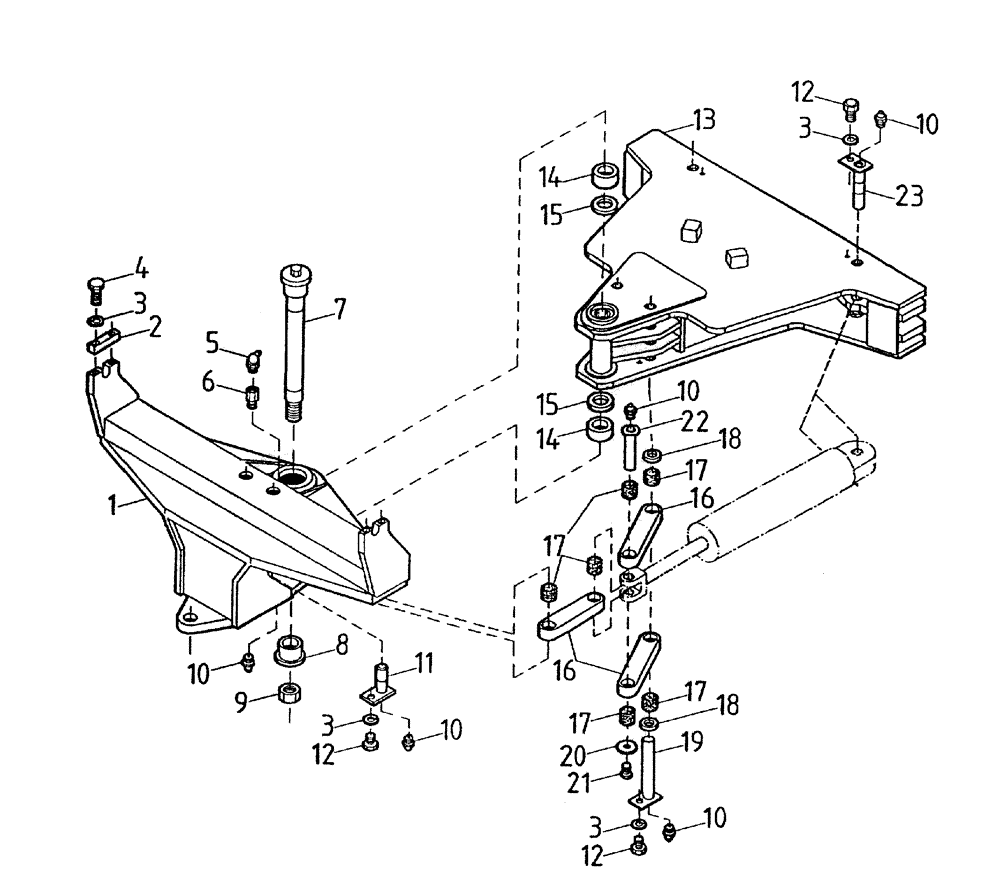

Схема запчастей Case IH 7700 - (A03-35) - ELEVATOR SLEW MECHANISM Mainframe & Functioning Components
19
10
7
5
3
15
12
12
14
3
13
23
10
6
17
18
12
17
3
10
8
1
4
14
10
2
15
21
17
3
20
18
10
17
16
22
9
11
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87220068

FRAME ASSY

1шт.

2

86725100

RETAINER

2шт.

3

WB120000

WASHER

10шт.

4

FM112050

BOLT

4шт.

5

00132702

LUBE NIPPLE

grease

1шт.

6

00180534

ADAPTER

NIPPLE EXTENSION

1шт.

7

87226432

PIN

1шт.

8

87224899

SLEEVE

1шт.

9

00606022

LOCK NUT

1шт.

10

00152827

LUBE NIPPLE

grease

9шт.

11

87220215

PIN,31.75mm OD x 80mm L

2шт.

12

FA112020

BOLT

6шт.

13

87219449

FRAME ASSY

1шт.

14

00141673

BEARING

2шт.

15

87227989

RING

2шт.

16

87220204

CONNECTING LINK

6шт.

17

87220207

BUSHING,31.8mm ID x 40.03mm OD x 32mm L

12шт.

18

87220218

SPACER

4шт.

19

87220216

PIN,31.75mm OD x 213mm L

2шт.

20

87219460

WASHER,10.5mm ID x 45mm OD x 4mm Thk

2шт.

21

FM110020

BOLT

2шт.

22

87220209

PIN

2шт.

23

87220217

PIN

2шт.
