(A03-25A) - PRIMARY EXTRACTOR SHROUD, SERIAL #7858 AND ONWARDS

Запчасти Case IH 7700 (A03-25A) - PRIMARY EXTRACTOR SHROUD, SERIAL #7858 AND ONWARDS Mainframe & Functioning Components

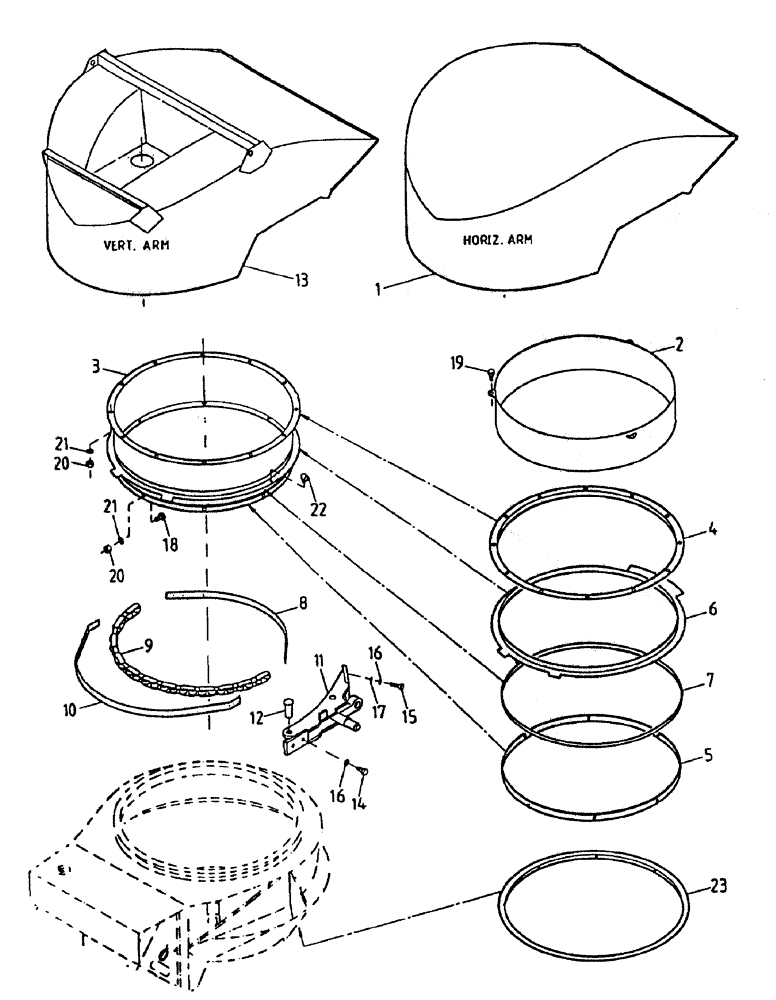

Схема запчастей Case IH 7700 - (A03-25A) - PRIMARY EXTRACTOR SHROUD, SERIAL #7858 AND ONWARDS Mainframe & Functioning Components
10
16
22
3
11
20
14
4
7
15
19
8
9
23
21
16
17
1
13
2
6
20
12
5
18
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87229664

ASSEMBLY

HOOD (horizontal)

1шт.

2

87230248

LINER

1шт.

3

87234432

BODY

BARREL (welded assembly)

1шт.

4

87234433

MOUNTING PARTS

RING

1шт.

5

87234462

HALF-RING

DOUBLER

1шт.

6

87234416

RING

RING

1шт.

7

86720900

WEAR STRIP

RING

1шт.

8

86796500

STRAP

1шт.

9

86799400

CHAIN

1шт.

10

87219782

STAY

STRAP

1шт.

11

87235295

SLEWING RING

LINK (LH)

1шт.

11

87235296

SLEWING RING

LINK (RH)

1шт.

12

82085300

PIN,19.18mm OD x 60.32mm L

2шт.

13

87236835

ASSEMBLY

HOOD (vertical) (serial #7908 and onwards)

1шт.

14

FA112020

BOLT

4шт.

15

FA112025

BOLT

4шт.

16

WB120000

WASHER

8шт.

17

WA120000

WASHER

4шт.

18

FA110020

BOLT

8шт.

19

FA110035

BOLT

12шт.

20

NA110000

NUT

20шт.

21

WB100000

WASHER

20шт.

22

00132756

LUBE NIPPLE

grease

2шт.

23

86721500

MOUNTING PARTS

RING

1шт.
