(A03-20) - PRIMARY EXTRACTOR (SWINGING KNIFE)

Запчасти Case IH 7700 (A03-20) - PRIMARY EXTRACTOR (SWINGING KNIFE) Mainframe & Functioning Components

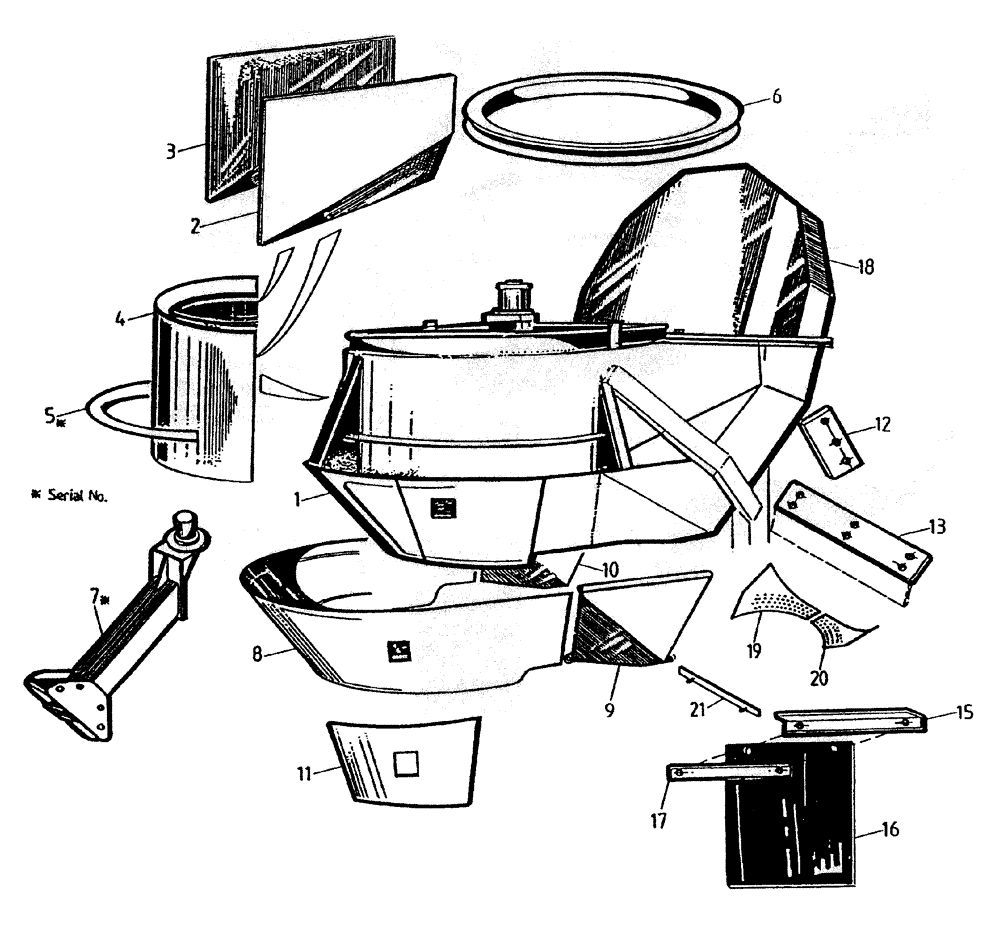

Схема запчастей Case IH 7700 - (A03-20) - PRIMARY EXTRACTOR (SWINGING KNIFE) Mainframe & Functioning Components
11
9
21
18
13
4
8
5
3
20
16
7
15
17
2
12
19
6
1
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87213273

ASSEMBLY

ASSEMBLY

1шт.

2

87211800

SIDESHEET (RH)

1шт.

3

87211900

SIDESHEET (LH)

1шт.

4

87213455

SHEET

1шт.

5

86941400

STIFFENER

(up to and including serial #7946)

1шт.

5

87168300

STIFFENER

(serial #7947 and onwards)

2шт.

6

86732200

RING

1шт.

7

87213261

ARM ASSY.

ARM (up to and including serial #7946)

1шт.

7

87235026

ARM (serial #7947 and onwards)

1шт.

8

87213205

CONE

SHEET

1шт.

9

87213438

ASSEMBLY

DOOR (RH)

1шт.

10

87213441

SHEET (LH)

1шт.

11

87213218

PLATE

SHEET

1шт.

12

87213278

ANVIL

1шт.

13

87213210

SILL

PLATE

1шт.

13

00605426

SCREW

9шт.

13

00605797

NUT

9шт.

13

00605829

WASHER

9шт.

15

86972500

ANGLE

1шт.

16

86972600

RUBBER

1шт.

17

86972700

MOUNTING PARTS

STRIP

1шт.

17

00605397

SCREW

4шт.

17

00605827

WASHER

4шт.

17

00605795

NUT

4шт.

18

87213231

SHROUD

COVER

1шт.

19

87212800

DEFLECTOR

(LH)

1шт.

20

87212900

DEFLECTOR

DEFLECTOR (RH)

1шт.

21

87213482

MOUNT

1шт.

21

00606627

PIN

lynch

2шт.
