(A03-05B) - VERTICAL ARM EXTRACTOR FAN, SERIAL #8032 AND ONWARDS

Запчасти Case IH 7700 (A03-05B) - VERTICAL ARM EXTRACTOR FAN, SERIAL #8032 AND ONWARDS Mainframe & Functioning Components

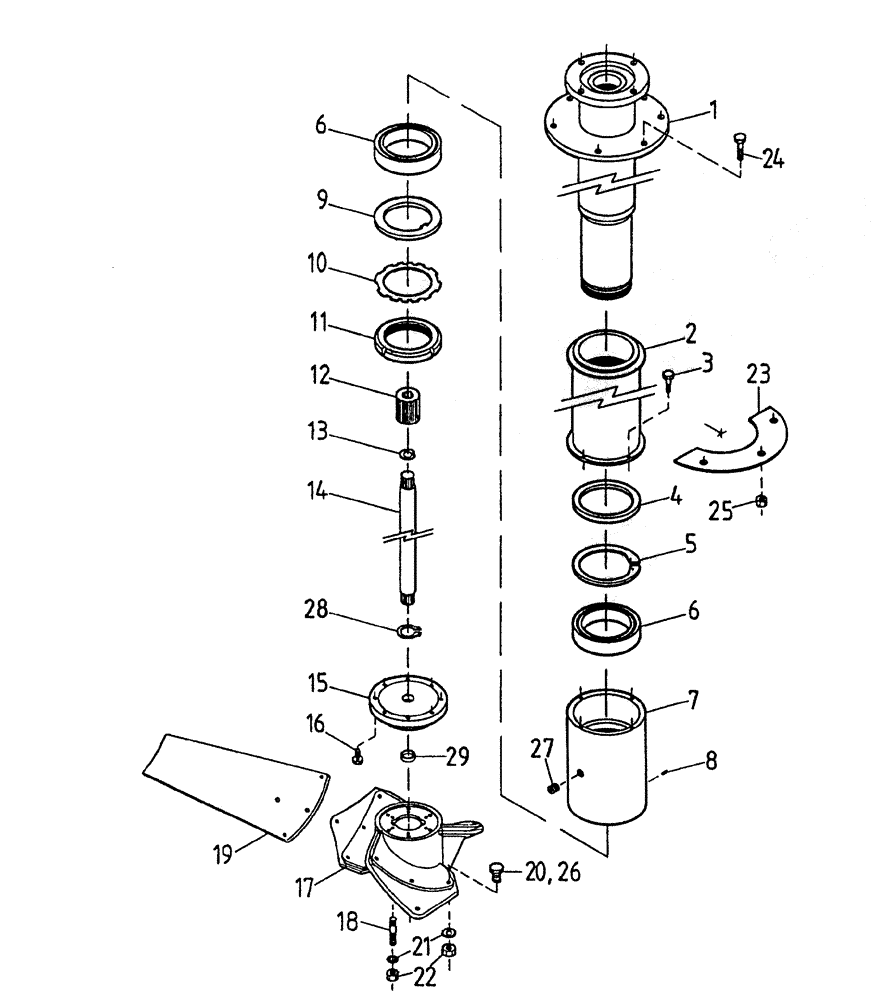

Схема запчастей Case IH 7700 - (A03-05B) - VERTICAL ARM EXTRACTOR FAN, SERIAL #8032 AND ONWARDS Mainframe & Functioning Components
12
3
9
20
16
26
27
7
6
18
2
6
21
14
11
5
8
19
17
28
22
4
1
13
15
10
23
29
25
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87230162

MOUNTING PARTS

1шт.

2

87235737

SLEEVE

1шт.

3

FC108020

SCREW,M8 x 1.25 x 20mm

4шт.

4

00100770

OIL SEAL

1шт.

5

CI140000

CIRCLIP

1шт.

6

00146532

BEARING

2шт.

7

87230229

BEARING HOUSING,124 mm ID x 170 mm OD x 235 mm

1шт.

8

FE108012

SCREW,M8 x 1.25 x 12mm

1шт.

9

87230348

LOCK WASHER

1шт.

10

00146523

WASHER

tab

1шт.

11

00146524

LOCK NUT

1шт.

12

87232884

SPLINED COUPLING,14T Internal / 16T External

1шт.

13

CI028000

CIRCLIP

1шт.

14

87230156

DRIVE SHAFT

1шт.

15

87239708

FLANGE COVER CAP

end

1шт.

16

FM108030

BOLT

8шт.

17

87240269

HUB

1шт.

18

87236252

STUD

6шт.

19

87231808

BLADE

SET

1шт.

20

FM112030

BOLT

9шт.

21

WB120000

WASHER

18шт.

22

NA112000

NUT

18шт.

23

87236276

PLATE

2шт.

24

FM112045

BOLT

6шт.

25

NJ112000

NUT

6шт.

26

FM112025

BOLT

3шт.

27

00605620

PLUG

1шт.

28

CE032000

CIRCLIP

1шт.

29

00180467

PLUG

1шт.
