(A02-60) - TOP ROLLERS

Запчасти Case IH 7700 (A02-60) - TOP ROLLERS Mainframe & Functioning Components

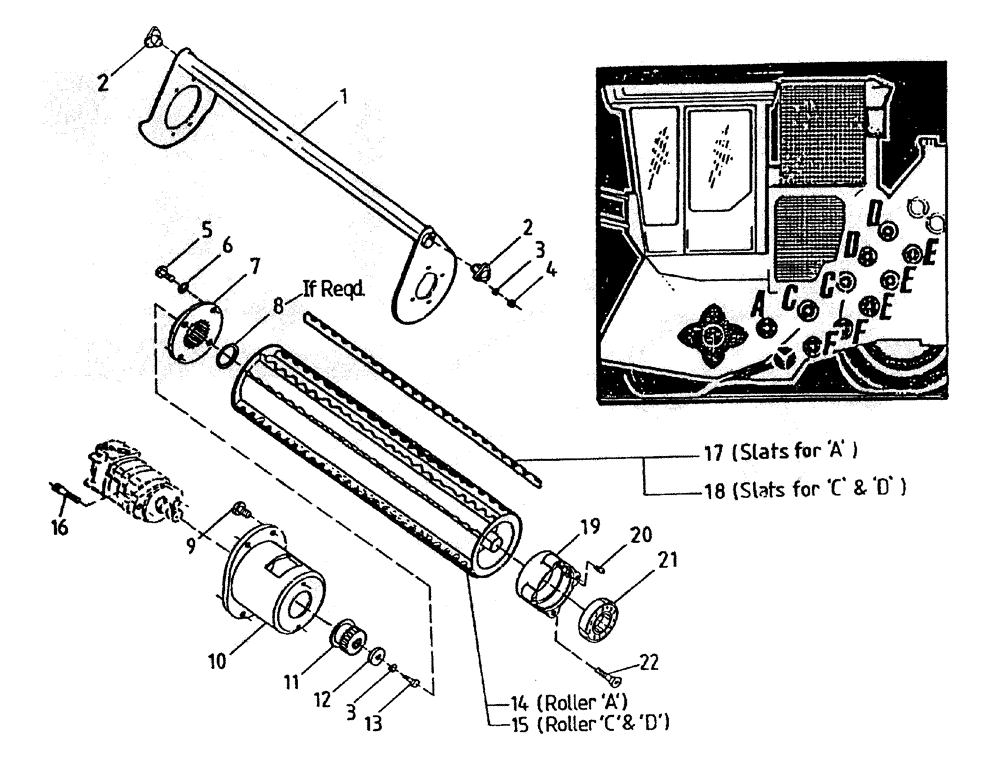

Схема запчастей Case IH 7700 - (A02-60) - TOP ROLLERS Mainframe & Functioning Components
11
22
3
9
15
10
17
4
3
16
14
21
8
12
7
2
6
19
13
1
18
20
2
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87213933

FRAME

ARM - A

1шт.

1

86697001

CRADLE

ARM - C

2шт.

1

86697101

CRADLE

ARM - D

2шт.

2

86698700

PIN,38.1mm OD x 75mm L

10шт.

3

00605827

WASHER

35шт.

4

00605795

NUT

30шт.

5

FM112025

BOLT

20шт.

6

WB120000

WASHER

20шт.

7

86700800

ADAPTER

5шт.

8

86701900

SPACER,52mm ID x 63mm OD x 5mm L

(If Required)

1шт.

9

00601501

BOLT

20шт.

10

87217094

HOUSING

OVERALL LENGTH 151MM

5шт.

11

86701200

GEAR

PINION

5шт.

12

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

WASHER

5шт.

13

00601499

BOLT

5шт.

14

87215197

ROLLER

A

1шт.

15

87232660

ROLLER,218.3mm OD x 845mm L

C and D

4шт.

16

00604538

SCREW

10шт.

17

86697800

SLAT

A

8шт.

18

87118600

SLAT

C and D

32шт.

19

87213555

HOUSING, BEARING,87 mm ID x 62 mm

5шт.

20

00153751

LUBE NIPPLE

grease

5шт.

21

00140499

BEARING

5шт.

22

00605425

SCREW

20шт.
