(A02-15) - CROPDIVIDER LIFT ARMS AND FLOATING SIDEWALLS (FLORIDA OPTION)

Запчасти Case IH 7700 (A02-15) - CROPDIVIDER LIFT ARMS AND FLOATING SIDEWALLS (FLORIDA OPTION) Mainframe & Functioning Components

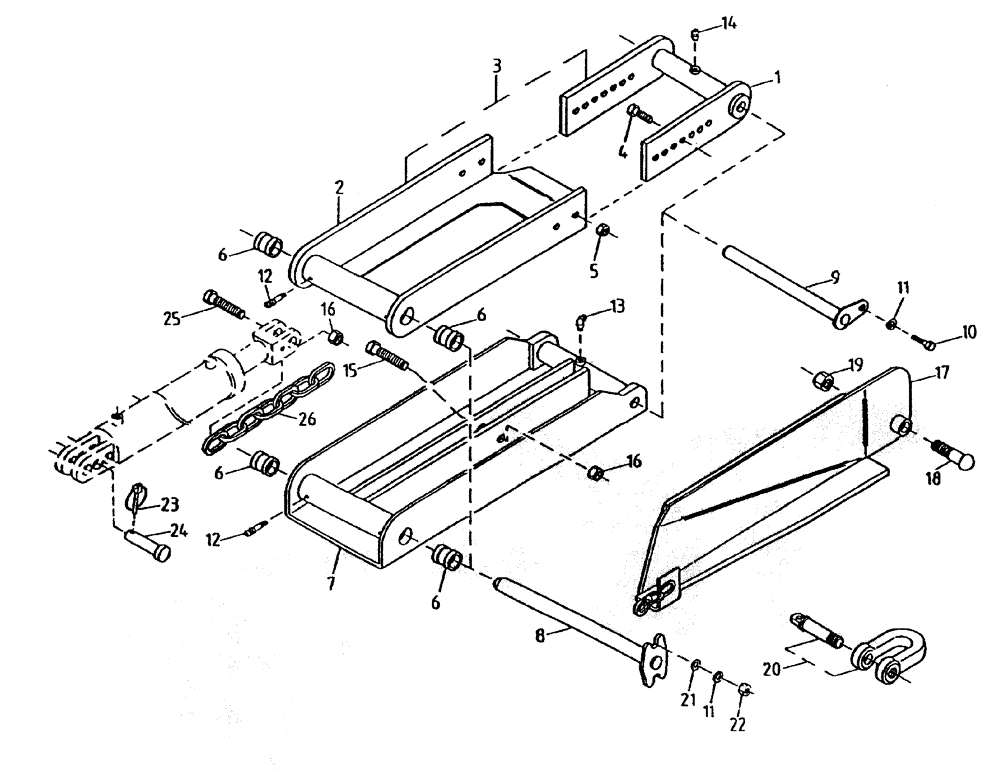

Схема запчастей Case IH 7700 - (A02-15) - CROPDIVIDER LIFT ARMS AND FLOATING SIDEWALLS (FLORIDA OPTION) Mainframe & Functioning Components
7
10
2
17
21
26
24
3
11
1
14
16
25
6
22
19
13
5
4
16
6
12
15
9
18
8
6
12
20
6
11
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87237008

END

adjustable

2шт.

2

87237007

SUPPORTING ARM

(upper)

2шт.

3

87237006

SUPPORTING ARM

ASSEMBLY

2шт.

4

FM112035

BOLT

8шт.

5

NC112000

NUT

8шт.

6

87227915

BUSHING,25.4mm ID x 31.75mm OD x 32mm L

8шт.

7

87237005

SUPPORTING ARM

(lower)

2шт.

8

87237086

PIN,25.4mm OD x 340mm L

4шт.

9

87237070

PIN

4шт.

10

FA110025

BOLT

4шт.

11

WB100000

WASHER

12шт.

12

00180939

LUBE NIPPLE

grease

8шт.

13

00180940

LUBE NIPPLE

grease

2шт.

14

00138722

LUBE NIPPLE

grease

2шт.

15

00606608

BOLT

2шт.

16

00606004

LOCK NUT

4шт.

17

87217089

SIDEWALL

SHOE (LH)

1шт.

17

87217088

SIDEWALL

SHOE (RH)

1шт.

18

FG120100

BOLT

2шт.

19

NC120000

NUT

2шт.

20

00700180

SHACKLE

2шт.

21

WA100000

WASHER

8шт.

22

NA110000

NUT

8шт.

23

00606627

PIN

2шт.

24

87230605

PIN,25.4mm OD x 92mm L

2шт.

25

00606602

BOLT

2шт.

26

87239193

CHAIN (AG)

2шт.
