(B07-20) - HYDRAULIC CIRCUIT (HEIGHT INDICATOR 7700), UP TO AND

Запчасти Case IH 7700 (B07-20) - HYDRAULIC CIRCUIT (HEIGHT INDICATOR 7700), UP TO AND Hydraulic Components & Circuits

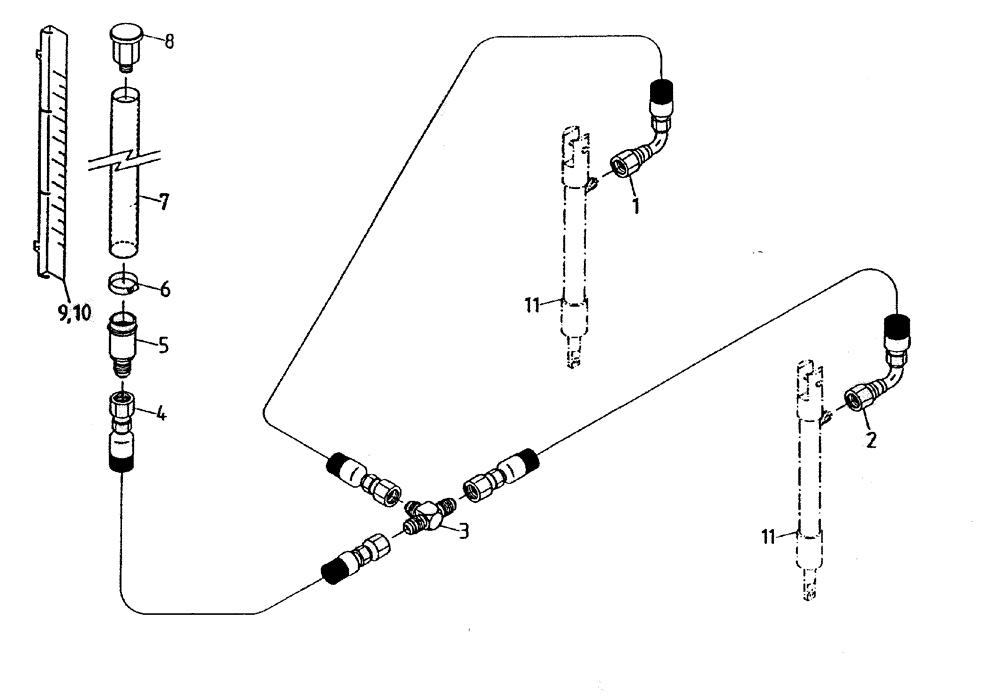

Схема запчастей Case IH 7700 - (B07-20) - HYDRAULIC CIRCUIT (HEIGHT INDICATOR 7700), UP TO AND Hydraulic Components & Circuits
6
1
7
9
2
8
5
3
11
4
10
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86315420

HOSE ASSY.

1шт.

2

87234958

HOSE

1шт.

3

87236001

TEE

1шт.

4

81675600

HOSE

1шт.

5

87024100

HYD CONNECTOR

ADAPTOR

1шт.

6

00154524

HOSE CLAMP

1шт.

7

87024700

TUBE

1шт.

8

00131655

BREATHER

1шт.

9

87213362

SUPPORT

1шт.

10

86908600

DECAL

1шт.

11

HYDRAULIC CYLINDER (Refer Figure B01-30)

1шт.

Выбрано товаров: 11
