(B06-90A) - HYDRAULIC CIRCUIT (TANDEM TRANSMISSION 7700), (125/L10

Запчасти Case IH 7700 (B06-90A) - HYDRAULIC CIRCUIT (TANDEM TRANSMISSION 7700), (125/L10 Hydraulic Components & Circuits

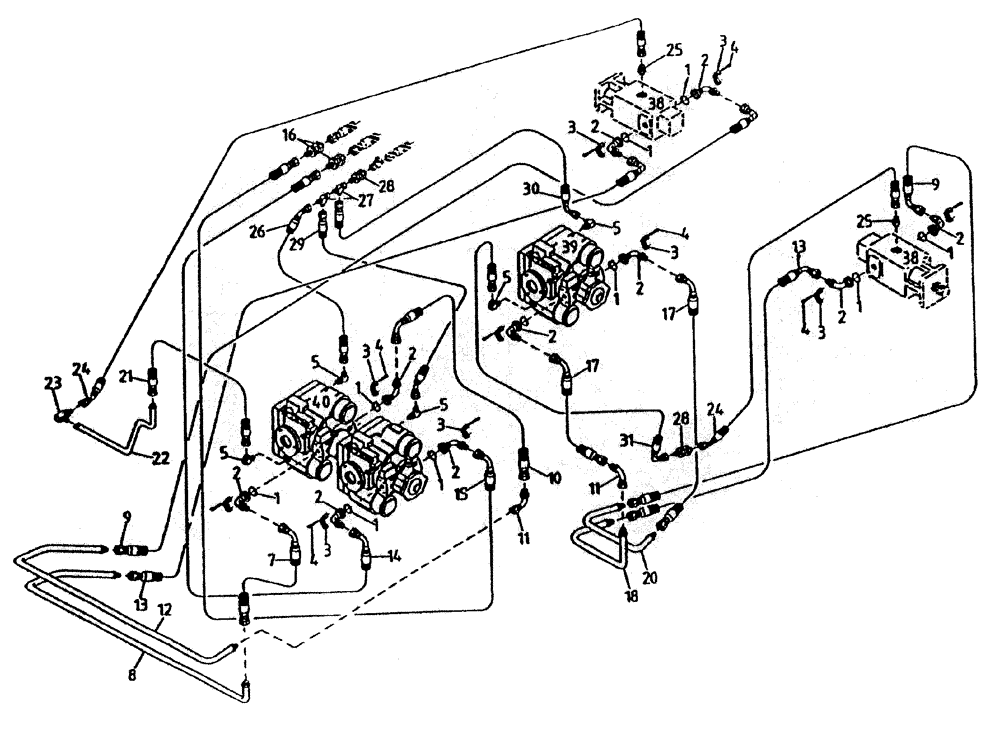

Схема запчастей Case IH 7700 - (B06-90A) - HYDRAULIC CIRCUIT (TANDEM TRANSMISSION 7700), (125/L10 Hydraulic Components & Circuits
1
21
2
1
2
25
25
1
3
17
40
1
1
38
3
5
1
2
11
8
17
2
12
3
16
13
24
1
4
1
5
1
28
23
3
11
4
2
7
2
2
13
9
3
2
2
2
28
4
14
15
3
30
29
26
24
4
4
10
5
3
27
5
39
9
38
22
31
5
20
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00100024

O-RING

10шт.

2

00403854

HYD CONNECTOR

BEND

10шт.

3

00400151

SPECIAL CLAMP

10шт.

4

00604462

SCREW

40шт.

5

00400096

HYD CONNECTOR

ELBOW

5шт.

7

86305944

HOSE

1шт.

8

87229335

TUBE,25.40 mm OD

1шт.

9

86310296

HOSE ASSY.

2шт.

10

87229371

HOSE

1шт.

11

00403944

HYD CONNECTOR

BEND

2шт.

12

87229237

TUBE,25.40 mm OD

1шт.

13

87165200

HOSE

2шт.

14

87214272

HOSE

HOSE

1шт.

15

87234105

HOSE

1шт.

16

00400067

HYD CONNECTOR

NIPPLE

2шт.

17

86301128

HOSE ASSY.

2шт.

18

87229871

TUBE,25.40 mm DIA

1шт.

20

87229873

TUBE,25.40 mm OD

1шт.

21

82762800

HOSE

1шт.

22

87235132

TUBE,19 mm DIA

1шт.

23

00408721

ELBOW

ELBOW

1шт.

24

87229620

HOSE

2шт.

25

00400231

HYD CONNECTOR

NIPPLE

2шт.

26

86308417

HOSE

1шт.

27

00404678

TEE

2шт.

28

00400068

HYD CONNECTOR

NIPPLE

2шт.

29

87221630

HOSE

1шт.

30

87219055

HOSE ASSY.

1шт.

31

82710000

HOSE

1шт.

38

HYDRAULIC MOTOR (Refer Figure B02-90)

1шт.

39

HYDRAULIC PUMP (Refer Figure B03-00)

1шт.

40

HYDRAULIC PUMP (Refer Figure B03-05 and B03-06)

1шт.
