Запчасти Case IH 7700 (B06-90) - HYDRAULIC CIRCUIT (TANDEM TRANSMISSION 7700), (L10 PRIMARY Hydraulic Components & Circuits

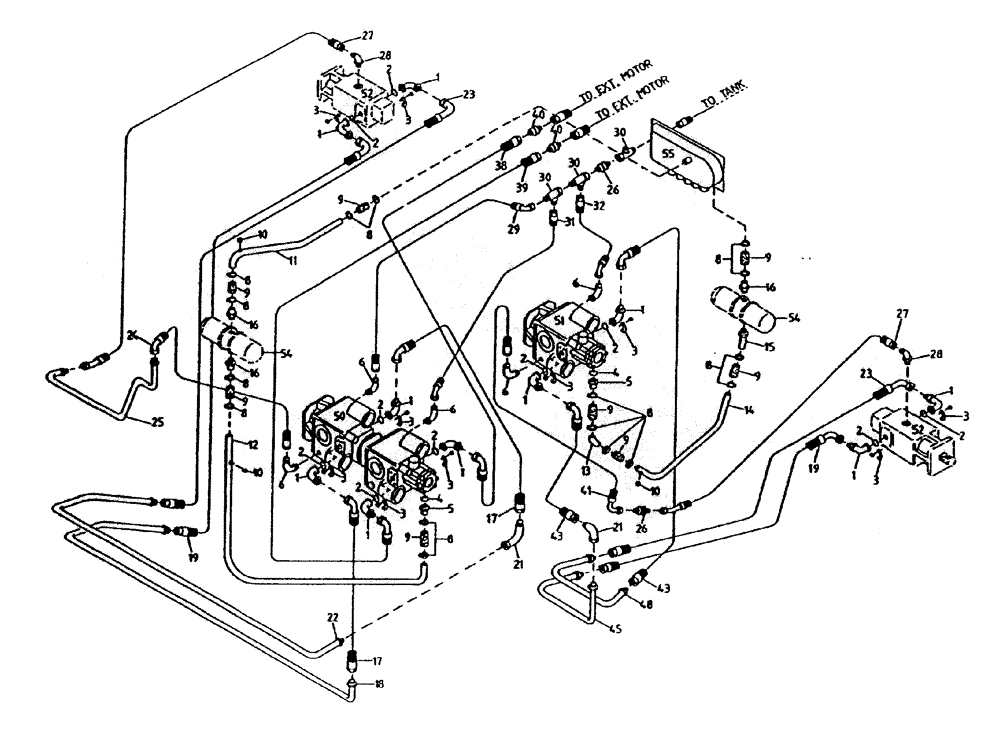

Схема запчастей Case IH 7700 - (B06-90) - HYDRAULIC CIRCUIT (TANDEM TRANSMISSION 7700), (L10 PRIMARY Hydraulic Components & Circuits
26
1
25
2
2
16
29
28
23
39
3
2
15
31
8
8
45
6
3
11
8
4
8
3
10
2
21
13
9
3
6
2
55
6
8
8
3
5
10
19
1
8
2
1
52
3
52
6
54
2
9
40
30
27
24
43
4
8
3
9
9
16
1
30
3
14
16
28
19
51
32
2
30
26
9
5
23
1
48
21
38
18
1
12
9
2
2
54
40
41
22
3
1
9
17
43
27
10
9
50
8
1
17
1

Артикул

Название

Примечание

Количество

1

00403854

HYD CONNECTOR

BEND

10шт.

2

00100024

O-RING

10шт.

3

00400151

SPECIAL CLAMP

10шт.

4

00402131

O-RING

2шт.

5

00408396

ADAPTER

HOSETAIL

2шт.

6

00400096

HYD CONNECTOR

ELBOW

5шт.

8

00152128

HOSE CLAMP

16шт.

9

83123200

HOSE

8шт.

10

00400143

HYD CONNECTOR

CAP NUT

3шт.

11

87134700

TUBE

TUBE

1шт.

12

87232817

TUBE

1шт.

13

87232813

TUBE,38.10 mm OD

1шт.

14

87233637

TUBE

1шт.

15

87232815

ADAPTER

1шт.

16

00402123

HYD CONNECTOR

HOSETAIL

3шт.

17

87229371

HOSE

2шт.

18

87229335

TUBE,25.40 mm OD

1шт.

19

87165200

HOSE

2шт.

21

00403944

HYD CONNECTOR

BEND

2шт.

22

87229237

TUBE,25.40 mm OD

1шт.

23

86310296

HOSE ASSY.

2шт.

24

82762800

HOSE

1шт.

25

87235132

TUBE,19 mm DIA

1шт.

26

00400068

HYD CONNECTOR

NIPPLE

1шт.

27

87229620

HOSE

2шт.

28

00400096

HYD CONNECTOR

ELBOW

2шт.

29

86308417

HOSE

1шт.

30

00404678

TEE

3шт.

31

87221630

HOSE

1шт.

32

87219055

HOSE ASSY.

1шт.

38

87234105

HOSE

1шт.

39

87214272

HOSE

HOSE

1шт.

40

00400067

HYD CONNECTOR

NIPPLE

2шт.

41

82710000

HOSE

1шт.

43

86301128

HOSE ASSY.

2шт.

45

87229871

TUBE,25.40 mm DIA

1шт.

48

87229873

TUBE,25.40 mm OD

1шт.

50

HYDRAULIC PUMP (Refer Figure B03-05 and B03-06)

1шт.

51

HYDRAULIC PUMP (Refer Figure B03-00)

1шт.

52

HYDRAULIC MOTOR (Refer Figure B02-90)

1шт.

54

SUCTION FILTER (Refer Figure B08-00)

1шт.

55

87215639

VENT MANIFOLD

TANK

1шт.

Выбрано товаров: 42
