Запчасти Case IH 7700 (B06-71) - HYDRAULIC CIRCUIT (STANDARD TRANSMISSION 7700), (108/6CT Hydraulic Components & Circuits

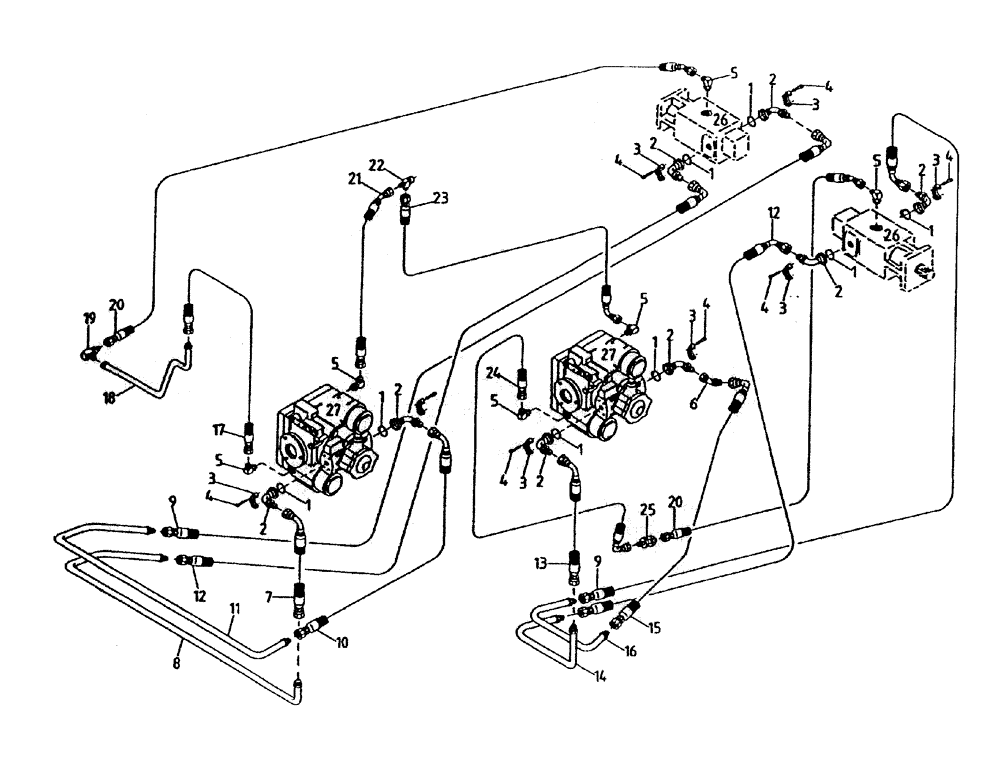

Схема запчастей Case IH 7700 - (B06-71) - HYDRAULIC CIRCUIT (STANDARD TRANSMISSION 7700), (108/6CT Hydraulic Components & Circuits
2
9
2
2
2
21
3
12
4
1
1
16
27
12
25
2
11
6
4
5
5
3
26
3
19
7
4
13
3
17
15
2
26
2
4
3
2
8
5
2
14
1
24
22
27
4
20
3
1
18
1
1
23
1
5
9
3
5
5
10
4
4
1

Артикул

Название

Примечание

Количество

1

00100024

O-RING

8шт.

2

00403854

HYD CONNECTOR

BEND

8шт.

3

00400151

SPECIAL CLAMP

8шт.

4

00604462

SCREW

32шт.

5

00400096

HYD CONNECTOR

ELBOW

8шт.

6

00407240

HYD CONNECTOR

BEND

1шт.

7

87222440

HOSE

1шт.

8

87229335

TUBE,25.40 mm OD

1шт.

9

86310296

HOSE ASSY.

2шт.

10

86305946

HOSE

1шт.

11

87229237

TUBE,25.40 mm OD

1шт.

12

87165200

HOSE

2шт.

13

86301128

HOSE ASSY.

1шт.

14

87229871

TUBE,25.40 mm DIA

1шт.

15

87217254

HOSE

1шт.

16

87229873

TUBE,25.40 mm OD

1шт.

17

87229381

HOSE

1шт.

18

87235132

TUBE,19 mm DIA

1шт.

19

00408721

ELBOW

ELBOW

1шт.

20

87229620

HOSE

2шт.

21

86308610

HOSE ASSY.

1шт.

22

00404678

TEE

1шт.

23

87219055

HOSE ASSY.

1шт.

24

82710000

HOSE

1шт.

25

00400068

HYD CONNECTOR

NIPPLE

1шт.

26

HYDRAULIC MOTOR (Refer Figure B02-90)

1шт.

27

HYDRAULIC PUMP (Refer Figure B03-00)

1шт.

Выбрано товаров: 27
