Запчасти Case IH 7700 (B06-70) - HYDRAULIC CIRCUIT (HYDROSTATIC TRANSMISSION 7700), UP TO AND Hydraulic Components & Circuits

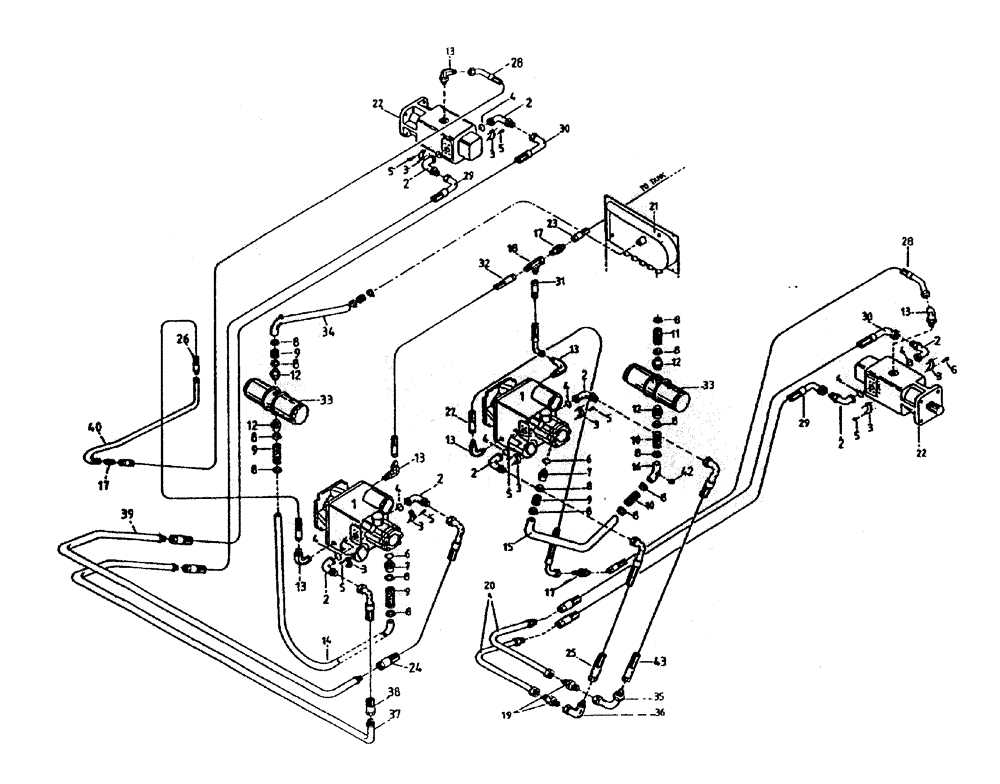

Схема запчастей Case IH 7700 - (B06-70) - HYDRAULIC CIRCUIT (HYDROSTATIC TRANSMISSION 7700), UP TO AND Hydraulic Components & Circuits
30
32
9
34
9
7
3
29
22
24
15
3
12
22
33
6
31
8
8
42
26
13
33
3
21
6
5
37
19
10
5
13
2
8
12
25
4
17
8
29
8
20
11
2
8
4
4
13
18
2
8
2
3
38
28
8
8
39
10
16
4
2
12
30
5
43
8
4
12
2
13
9
28
8
13
17
36
2
9
1
5
6
4
35
40
8
3
7
8
5
3
13
5
2
23
8
3
14
1
5
3
22
17

Артикул

Название

Примечание

Количество

1

HYDRAULIC PUMP (Refer Figure B03-00)

1шт.

2

00403854

HYD CONNECTOR

BEND

8шт.

3

00400151

SPECIAL CLAMP

8шт.

4

00100024

O-RING

8шт.

5

00604462

SCREW

32шт.

6

00402131

O-RING

2шт.

7

87219835

FITTING

HOSETAIL

2шт.

8

00152128

HOSE CLAMP

12шт.

9

83123200

HOSE

5шт.

10

86312272

HOSE,38.10 mm ID x 110.00 mm

2шт.

11

87222587

HOSE,38.10 mm ID x 130.00 mm

1шт.

12

00402123

HYD CONNECTOR

HOSETAIL

4шт.

13

00400096

HYD CONNECTOR

ELBOW

6шт.

14

87220610

FRAME,38.10 mm OD

TUBE

1шт.

15

87203300

TUBE

TUBE

1шт.

16

86307774

TUBE

TUBE

1шт.

17

00400068

HYD CONNECTOR

NIPPLE

3шт.

18

00404678

TEE

1шт.

19

00400184

HYD CONNECTOR

NIPPLE

1шт.

20

87229873

TUBE,25.40 mm OD

1шт.

21

87215639

VENT MANIFOLD

TANK

1шт.

22

HYDRAULIC MOTOR (Refer Figure B02-90)

1шт.

23

82714600

HOSE ASSY.

HOSE

1шт.

24

87229367

HOSE

2шт.

25

87229369

HOSE ASSY.

1шт.

26

87229381

HOSE

1шт.

27

82710000

HOSE

1шт.

28

87229620

HOSE

2шт.

29

87165200

HOSE

2шт.

30

86310296

HOSE ASSY.

2шт.

31

87219055

HOSE ASSY.

1шт.

32

81675100

HOSE ASSY.,19.05mm ID x 710mm L, SAE 100R17

1шт.

33

SUCTION FILTER (Refer Figure B08-00)

1шт.

34

87134700

TUBE

TUBE

1шт.

35

00403944

HYD CONNECTOR

BEND

2шт.

36

00400222

HYD CONNECTOR

ELBOW

1шт.

37

87229335

TUBE,25.40 mm OD

1шт.

38

87229371

HOSE

1шт.

39

87229237

TUBE,25.40 mm OD

1шт.

40

87229208

TUBE,19 mm OD

1шт.

42

00400143

HYD CONNECTOR

CAP NUT

2шт.

43

87229369

HOSE ASSY.

1шт.

Выбрано товаров: 42
