(B06-45) - HYDRAULIC CIRCUIT (TRACK ADJUSTER 7700)

Запчасти Case IH 7700 (B06-45) - HYDRAULIC CIRCUIT (TRACK ADJUSTER 7700) Hydraulic Components & Circuits

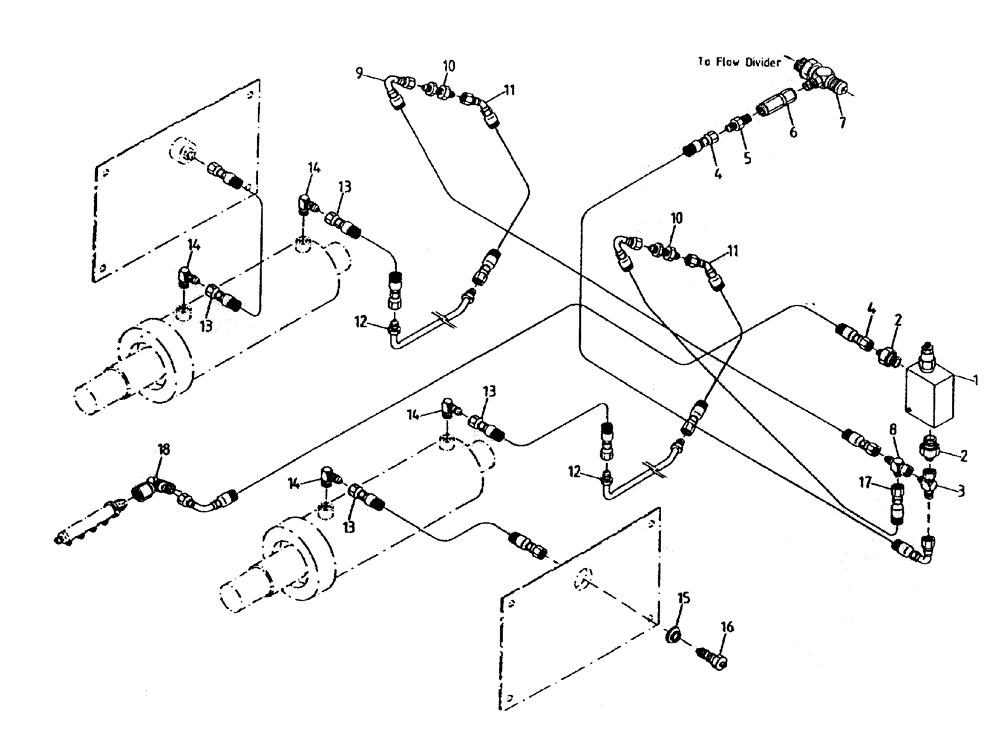

Схема запчастей Case IH 7700 - (B06-45) - HYDRAULIC CIRCUIT (TRACK ADJUSTER 7700) Hydraulic Components & Circuits
13
10
14
4
14
1
11
11
13
9
10
6
7
14
5
3
12
2
8
18
17
16
14
12
13
13
4
15
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

HYDRAULIC RELIEF VALVE (Refer Figure B04-60)

1шт.

2

00400073

HYD CONNECTOR

NIPPLE

2шт.

3

00408682

TEE

1шт.

4

82735100

HOSE

2шт.

5

00400165

HYD CONNECTOR

NIPPLE

1шт.

6

HYDRAULIC CHECK VALVE (Refer Figure B04-45)

1шт.

7

87220642

ASSEMBLY

TEE

1шт.

8

00404677

TEE

1шт.

9

79100295

CONTROL VALVE

HOSE

1шт.

10

00400070

HYD CONNECTOR

NIPPLE

2шт.

11

87234963

HOSE

2шт.

12

87170700

TUBE,9.50 mm DIA

2шт.

13

82737300

HOSE

4шт.

14

00400189

HYD CONNECTOR

ELBOW

4шт.

15

00131478

WASHER

2шт.

16

00131479

VALVE

2шт.

17

87235277

HOSE,6.35mm ID x 470mm L, SAE 100R17

1шт.

18

00408644

TEE

1шт.
