(B06-40) - HYDRAULIC CIRCUIT, (BASECUTTER LIFT 7700 ... WITH

Запчасти Case IH 7700 (B06-40) - HYDRAULIC CIRCUIT, (BASECUTTER LIFT 7700 ... WITH Hydraulic Components & Circuits

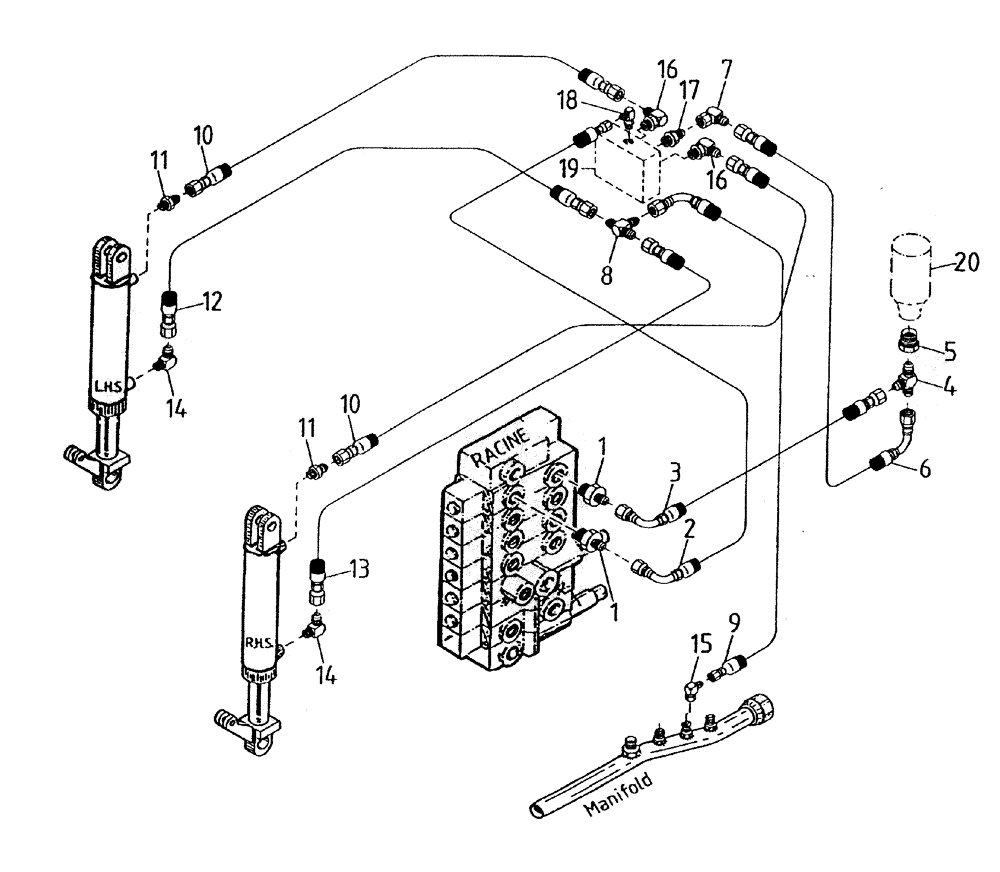

Схема запчастей Case IH 7700 - (B06-40) - HYDRAULIC CIRCUIT, (BASECUTTER LIFT 7700 ... WITH Hydraulic Components & Circuits
20
16
11
4
15
10
13
18
8
6
1
3
7
11
9
16
19
1
5
12
14
14
17
2
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400073

HYD CONNECTOR

NIPPLE

2шт.

2

87221472

HOSE

1шт.

3

82707800

HOSE

1шт.

4

00407925

TEE

1шт.

5

00407261

BUSHING

BUSH

1шт.

6

82735100

HOSE

1шт.

7

00405078

HYD CONNECTOR

ELBOW

1шт.

8

87223295

TEE

1шт.

9

87234378

HOSE,9.53mm ID x 1520mm L, SAE 100R17

HOSE

1шт.

10

82719300

HOSE

2шт.

11

00400165

HYD CONNECTOR

NIPPLE

2шт.

12

82748500

HOSE ASSY.

1шт.

13

82747600

HOSE

1шт.

14

00400192

HYD CONNECTOR

ELBOW

2шт.

15

00402879

HYD CONNECTOR

ELBOW

1шт.

16

00400240

HYD CONNECTOR

ELBOW

2шт.

17

00400093

HYD CONNECTOR

NIPPLE

1шт.

18

00400238

HYD CONNECTOR

ELBOW

1шт.

19

00405468

HYDRAULIC VALVE

counter-balance

1шт.

20

ACCUMULATOR (Refer Figure B04-80)

1шт.
