Запчасти Case IH 7700 (B06-25A) - HYDRAULIC CIRCUIT (TOPPER AND CROPDIVIDER 7700), SERIAL Hydraulic Components & Circuits

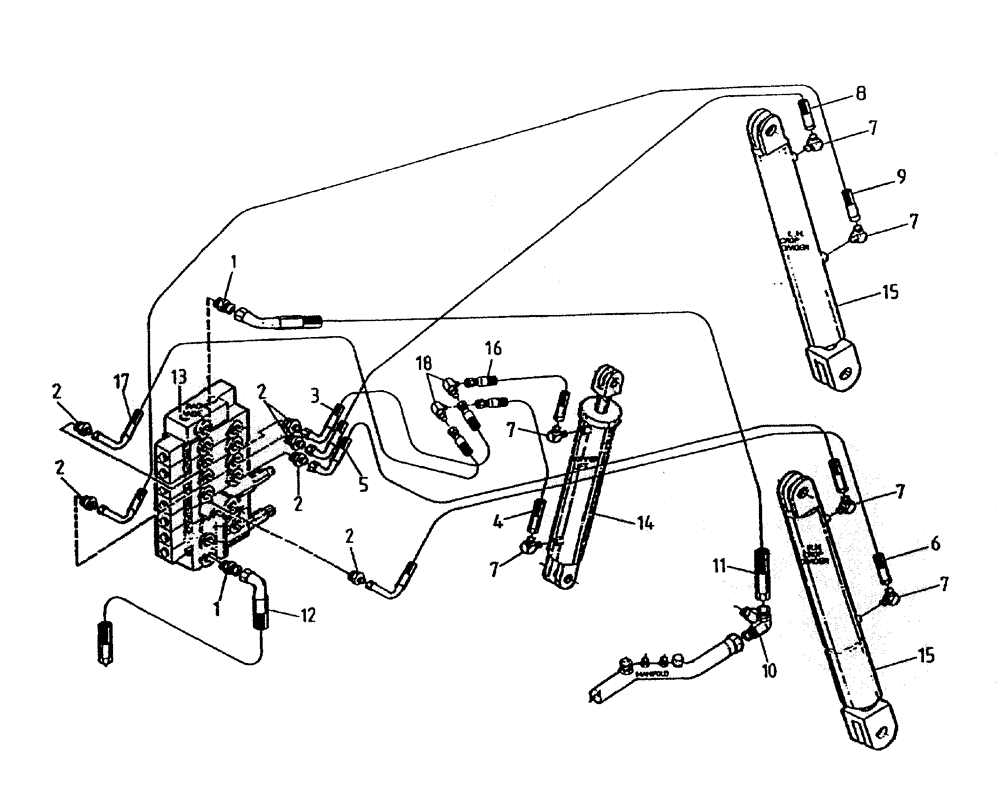

Схема запчастей Case IH 7700 - (B06-25A) - HYDRAULIC CIRCUIT (TOPPER AND CROPDIVIDER 7700), SERIAL Hydraulic Components & Circuits
2
1
10
3
15
16
12
11
2
6
9
5
14
4
7
7
17
2
13
15
8
7
7
1
7
2
2
18
7

Артикул

Название

Примечание

Количество

1

00400228

HYD CONNECTOR

NIPPLE

2шт.

2

00400074

HYD CONNECTOR

NIPPLE

6шт.

3

87219801

HOSE

1шт.

4

87235847

HOSE,6.35mm ID x 920mm L, SAE 100R17

HOSE

1шт.

5

87222416

HYDRAULIC HOSE

1шт.

6

87216961

HOSE

HOSE

1шт.

7

00400189

HYD CONNECTOR

ELBOW

6шт.

8

82725000

HOSE ASSY.,6.35mm ID x 2720mm L, SAE 100R17

1шт.

9

87038600

HOSE,6.35mm ID x 2420mm L, SAE 100R17

HOSE

1шт.

10

86310816

HYD CONNECTOR

ADAPTOR

1шт.

11

86300987

HOSE ASSY.

1шт.

12

83129700

HOSE

HOSE

1шт.

13

HYDRAULIC RACINE VALVE (Refer Figure B04-20)

1шт.

14

HYDRAULIC CYLINDER (Refer Figure B01-00)

1шт.

15

HYDRAULIC CYLINDER (Refer Figure B01-05)

1шт.

16

87229622

HOSE ASSY.

1шт.

17

82745900

HOSE ASSY.,6.35mm ID x 1440mm L, SAE 100R17

1шт.

18

00404781

HYD CONNECTOR

ELBOW

2шт.

Выбрано товаров: 18
