Запчасти Case IH 7700 (B06-00) - HYDRAULIC CIRCUIT (ELEVATOR), UP TO AND INCLUDING SERIAL Hydraulic Components & Circuits

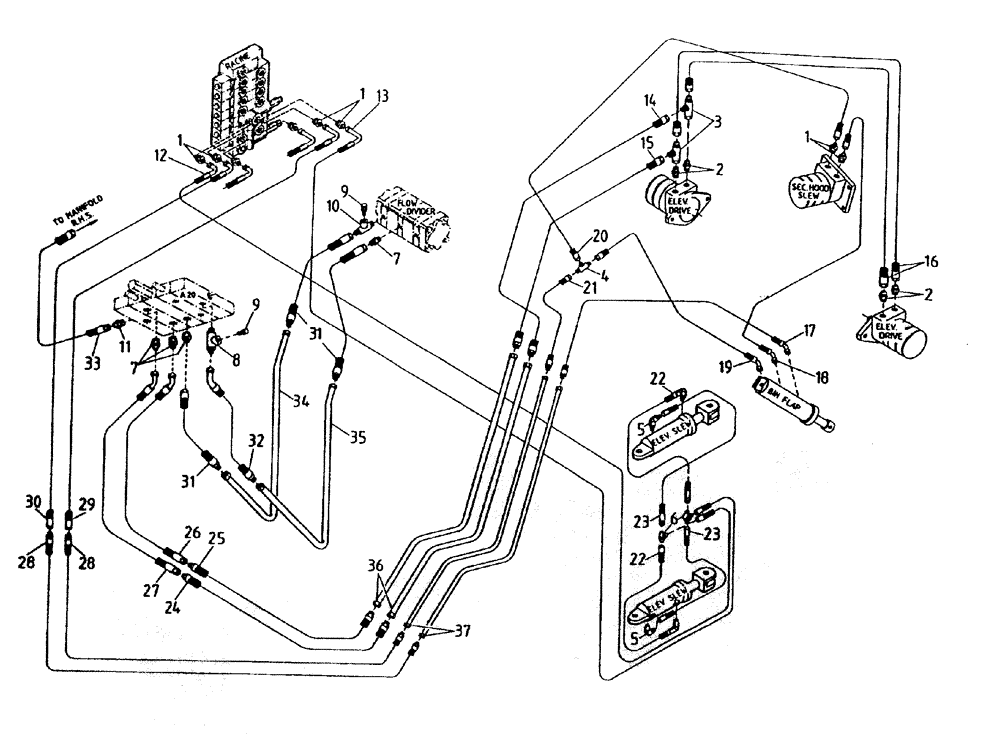

Схема запчастей Case IH 7700 - (B06-00) - HYDRAULIC CIRCUIT (ELEVATOR), UP TO AND INCLUDING SERIAL Hydraulic Components & Circuits
7
4
22
3
2
28
16
29
36
31
34
8
23
18
14
1
7
9
5
30
20
24
17
13
28
31
6
21
12
22
37
33
11
2
27
35
9
19
26
5
15
25
23
1
10
1
32

Артикул

Название

Примечание

Количество

1

00400074

HYD CONNECTOR

NIPPLE

6шт.

2

00400229

HYD CONNECTOR

NIPPLE

4шт.

3

00404678

TEE

2шт.

4

00400207

TEE

1шт.

5

00400189

HYD CONNECTOR

ELBOW

2шт.

6

87221406

TEE

2шт.

7

00400231

HYD CONNECTOR

NIPPLE

4шт.

8

87172100

TEE

1шт.

9

00405498

SCREW ON COUPLING

TEST POINT

2шт.

10

86314714

TEE

1шт.

11

00400234

HYD CONNECTOR

NIPPLE

1шт.

12

87229618

HOSE

1шт.

13

87229617

HYDRAULIC HOSE

1шт.

14

87233533

HOSE (standard elevator)

1шт.

14

87233548

HOSE

HOSE (extended elevator)

1шт.

15

87233534

HOSE (standard elevator)

1шт.

15

87233550

HOSE

HOSE (extended elevator)

1шт.

16

86301017

HYDRAULIC HOSE

2шт.

17

87233545

HOSE (standard elevator)

1шт.

17

87233551

HOSE,6.35mm ID x 1550mm L, SAE 100R17

HOSE (extended elevator)

1шт.

18

82742900

HOSE

1шт.

19

86302756

HOSE ASSY.

1шт.

20

82711400

HOSE

1шт.

21

87233544

HOSE (standard elevator)

1шт.

21

87233552

HOSE

(Extended elevator)

1шт.

22

82742800

HOSE

2шт.

23

87229622

HOSE ASSY.

2шт.

24

87233577

HOSE

1шт.

25

87233576

HOSE

1шт.

26

87229420

HYDRAULIC HOSE

1шт.

27

87229419

HYDRAULIC HOSE

1шт.

28

87233578

HOSE

2шт.

29

87229421

HYDRAULIC HOSE

1шт.

30

87229422

HYDRAULIC HOSE

1шт.

31

87229428

HYDRAULIC HOSE

3шт.

32

87229417

HYDRAULIC HOSE

1шт.

33

87213346

HOSE

HOSE

1шт.

34

87229213

TUBE,19 mm OD

1шт.

35

87229217

TUBE,19 mm OD

1шт.

36

87233525

TUBE,755 mm L

2шт.

37

87233529

TUBE,3670 mm L

2шт.

Выбрано товаров: 41
