Запчасти Case IH 7700 (B05-82) - HYDRAULIC CIRCUIT (SHREDDER TOPPER) Hydraulic Components & Circuits

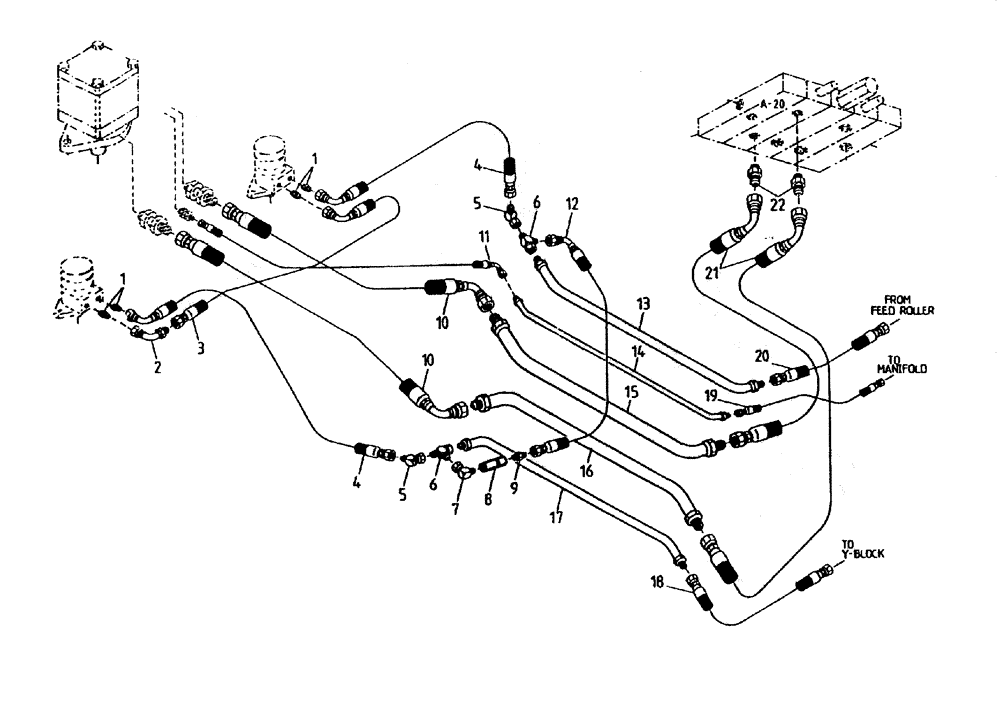

Схема запчастей Case IH 7700 - (B05-82) - HYDRAULIC CIRCUIT (SHREDDER TOPPER) Hydraulic Components & Circuits
2
18
11
1
9
6
14
5
4
6
3
19
15
20
1
2
13
5
10
8
21
16
17
10
12
4
7

Артикул

Название

Примечание

Количество

1

00400228

HYD CONNECTOR

NIPPLE

4шт.

2

00407516

HYD CONNECTOR

BEND

1шт.

3

83129800

PIPE FITTING

HOSE, Bowder

1шт.

3

87234096

HOSE

Cantrell

1шт.

4

86306272

HOSE

HOSE

2шт.

5

00404511

HYD CONNECTOR

ELBOW

2шт.

6

00404679

TEE

2шт.

7

86312389

HYD CONNECTOR

ELBOW

1шт.

8

HYDRAULIC CHECK VALVE (Refer Figure B04-45)

1шт.

9

00400166

HYD CONNECTOR

NIPPLE

1шт.

10

87213346

HOSE

HOSE, Bowder

2шт.

10

86301127

HOSE ASSY.

Cantrell

2шт.

11

86300927

HOSE ASSY.

HOSE, Bowder

1шт.

11

86310533

HYDRAULIC HOSE

Cantrell

1шт.

12

83129700

HOSE

HOSE

1шт.

13

87213943

TUBE

1шт.

14

87219424

TUBE,9.52 mm OD x 1355 mm, 175 mm L

1шт.

15

87238281

TUBE,1" OD

1шт.

16

87238279

TUBE,1" OD

1шт.

17

86989700

TUBE

1шт.

18

86837900

HOSE

HOSE

1шт.

19

82712800

HOSE

1шт.

20

87234090

HOSE

1шт.

21

86844000

HOSE

2шт.

22

00400232

HYD CONNECTOR

NIPPLE

2шт.

Выбрано товаров: 25
